Borne d’arcade Goldorak fabriquée par l’association
Cet article est en cours de rédaction, il sera mis à jour au fil du temps pour apporter plus d’informations concernant l’historique et les différentes étapes de fabrication de la borne. En attendant, vous y trouverez le matériel qui a été utilisé, ainsi qu’une galerie photos résumant les étapes de construction.
Électronique
- Écran dell 19′
- Raspberry PI 3
- Carte SD 64go class 10
- Cordon HDMI avec adaptateur VGA pour l’écran 1080p
- Kit boutons retroéclairés et joysticks Quimat
- Bouton Reyann 4pcs Lot 5v LED, boutons Joueur 1, Joueur 2 et monnayeur
- De nouveaux pads ont été commandés (les diagonales de ceux d’origine étaient de mauvaise qualité) sur smallcab
- Module d’entrée 10A avec filtre EMI
- Câble d’alimentation PC – 1m
- Cosses mâles et femelles à clip
- Fil électrique souple 2.8mm
- Kit de rétroéclairage néon bleu pour un effet tamisé, récupéré sur un meuble vidéo
- Néon LED pour le marquee
- 2 enceintes Sony
- Amplificateur de son G30 WIFI, BT, USB, carte SD avec télécommande
- Divers : wagos, réglette multiprise
Matériaux
- Panneaux type MDF 18mm 2.5×1.2m
- Liteaux bois 4×4 en barres de 2m
- Type de vis : 4.3, 4.4, 4.5
- Colle à bois
- Pieds plastic réglables
- Système de verrouillage aimanté pour le panneau arrière
- Plexiglass de protection pour panel et plastron du bas à l’avant
- T-molding jaune
- Stickers Goldorak (en nappe)
- Peinture noire pour encadrement de l’écran
Outillage
- Scie sauteuse
- Scie circulaire plongeante
- Visseuse
- Défonceuse avec trépans adaptés aux différents diamètres des boutons
- Disque de découpe pour défonceuse pour rainurage de l’emplacement du T-molding
- Pistolet à colle à chaud
- Ponceuse
- Dremel
- Divers : mètre, tournevis, marteau, pince multiple, règle de mesure 1m, compas, crayon de papier, calculatrice
Les étapes en photos

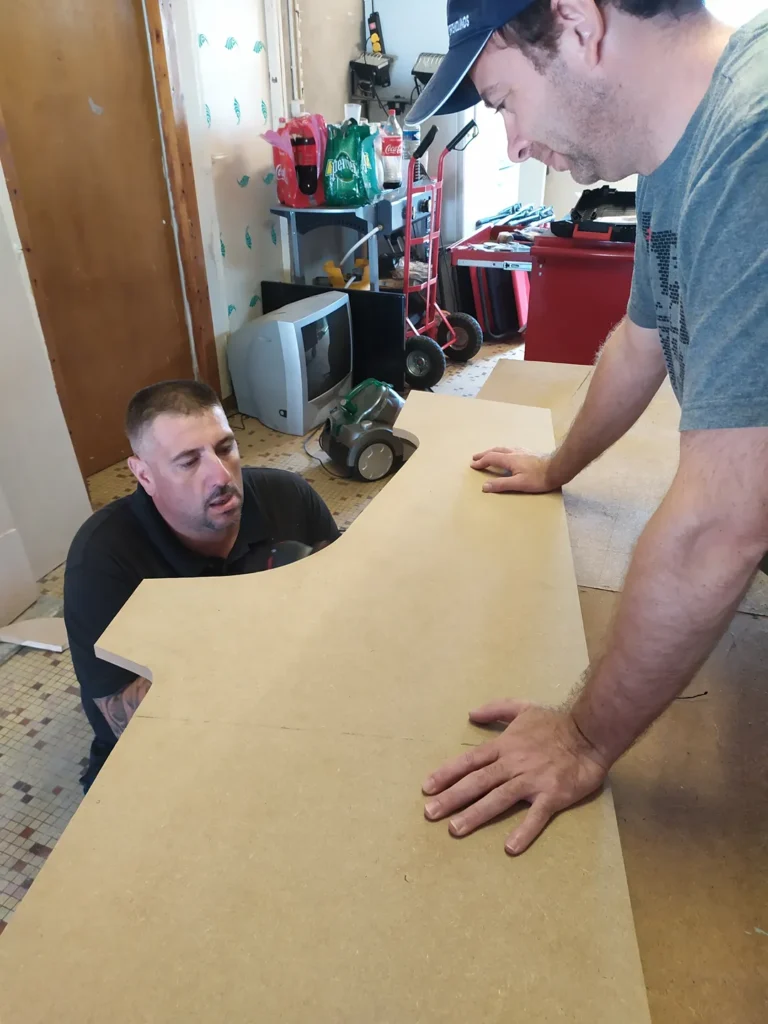

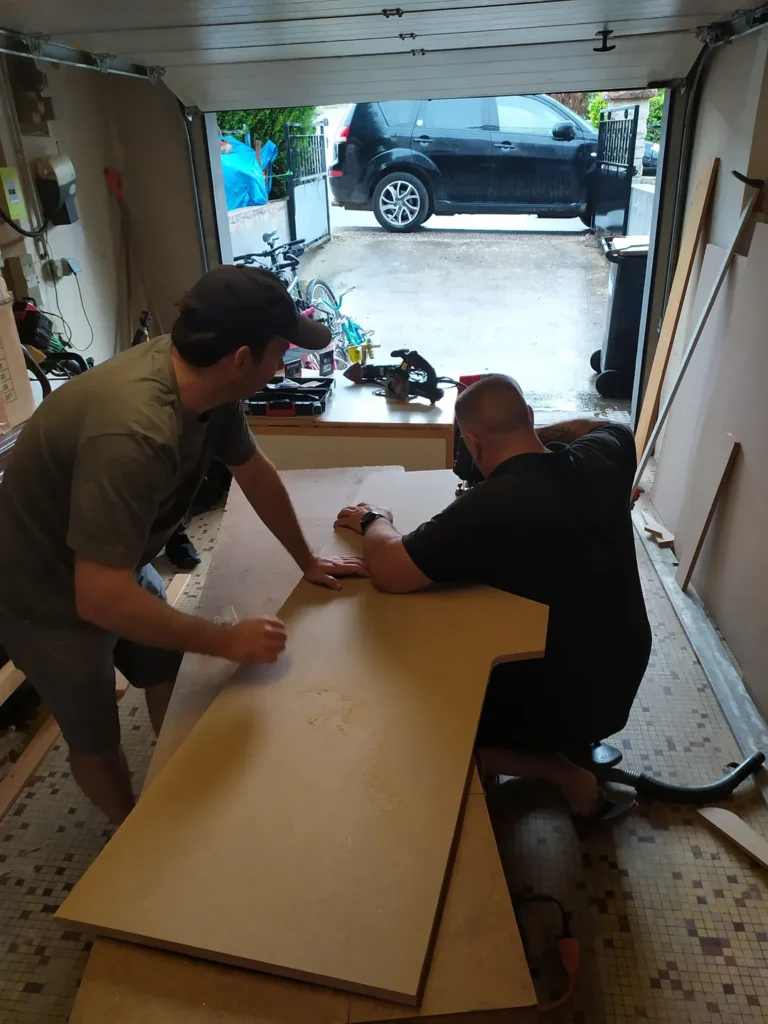

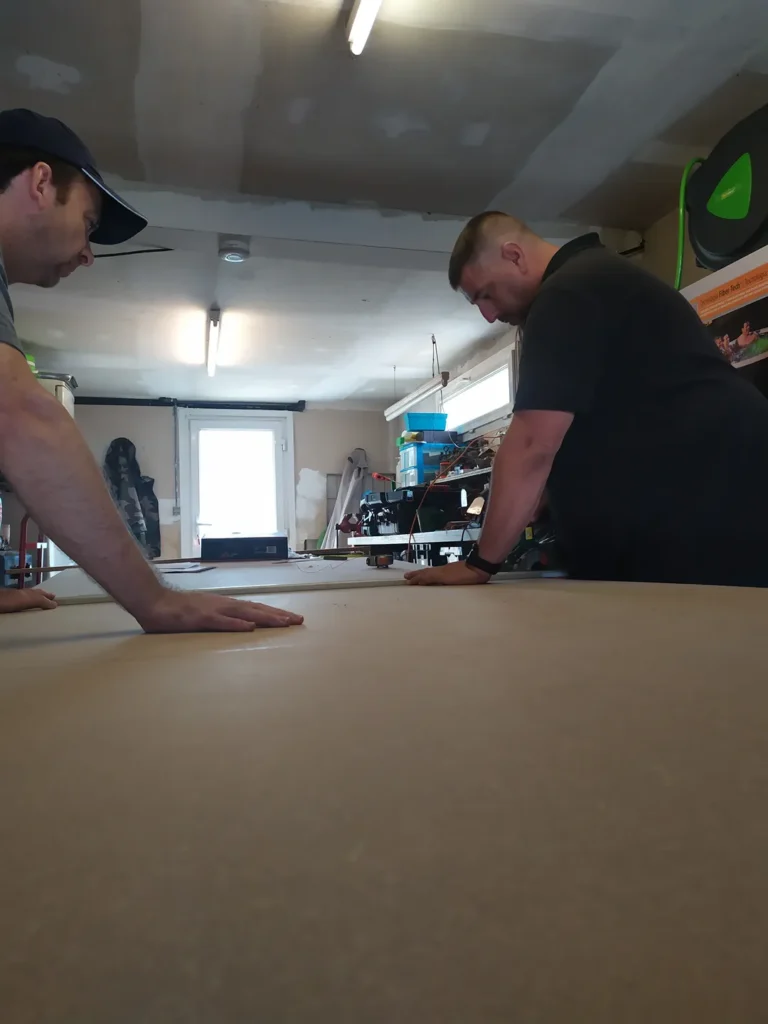

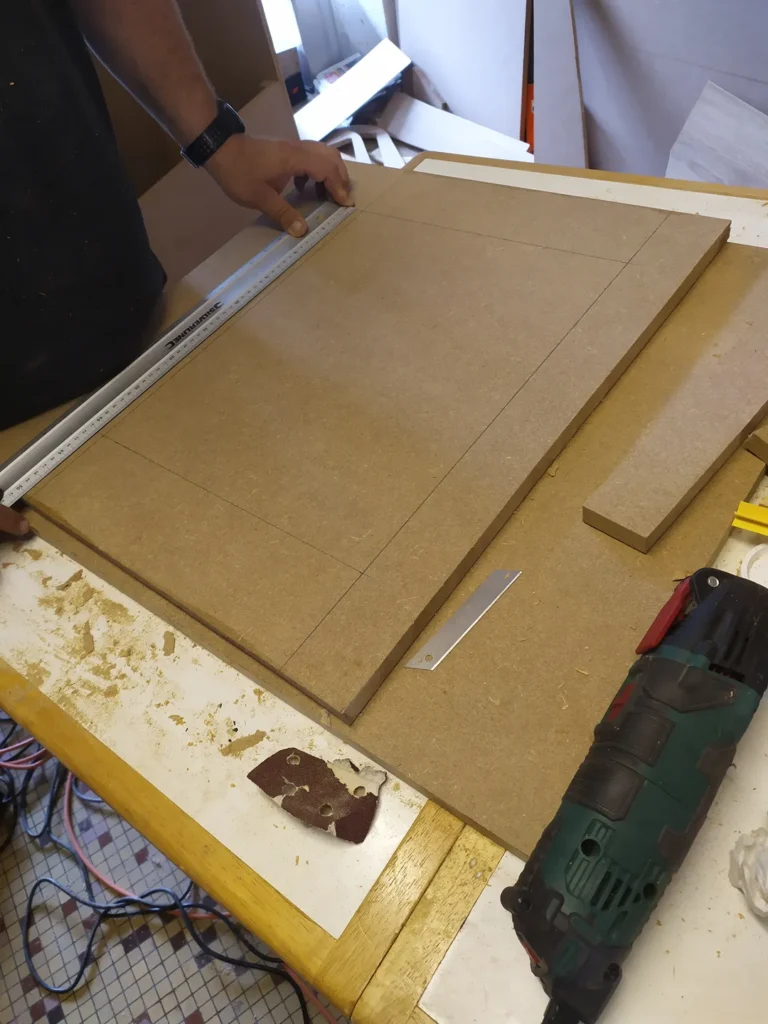

• Prise des cotes sur panneau MDF 18mm

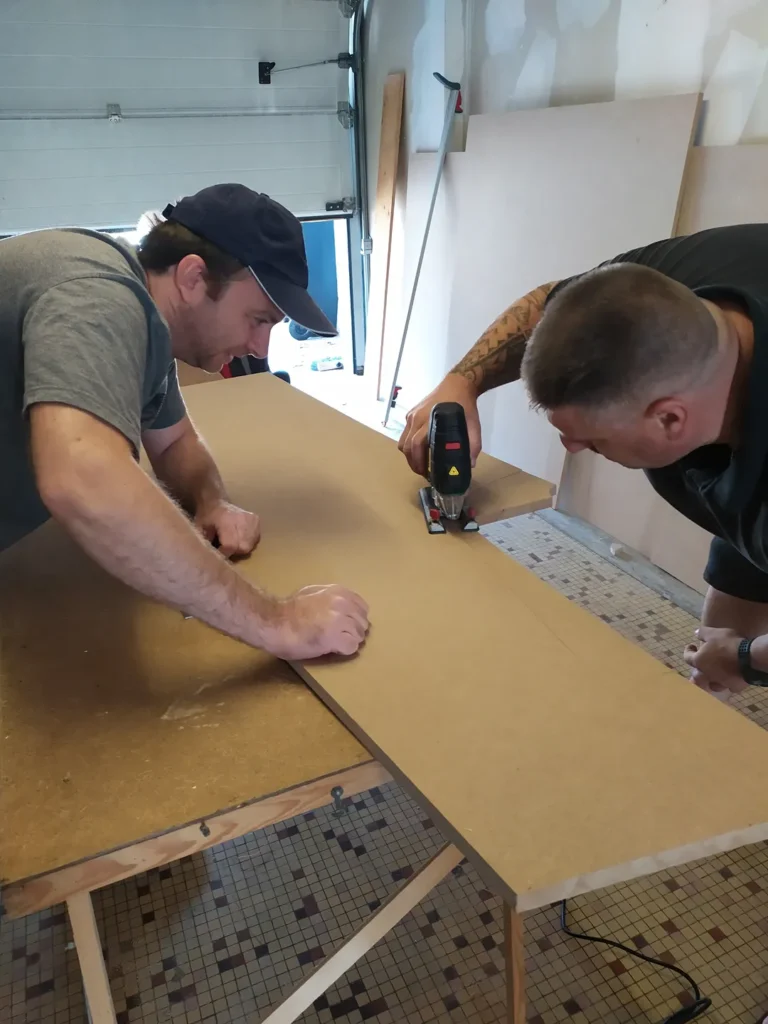

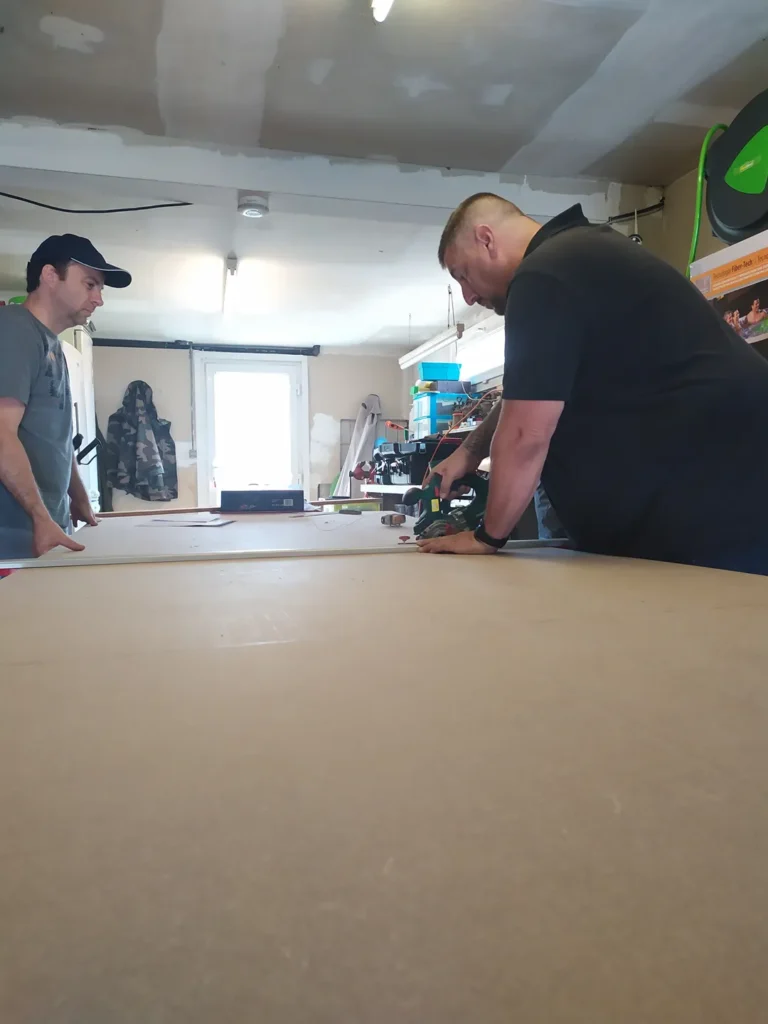

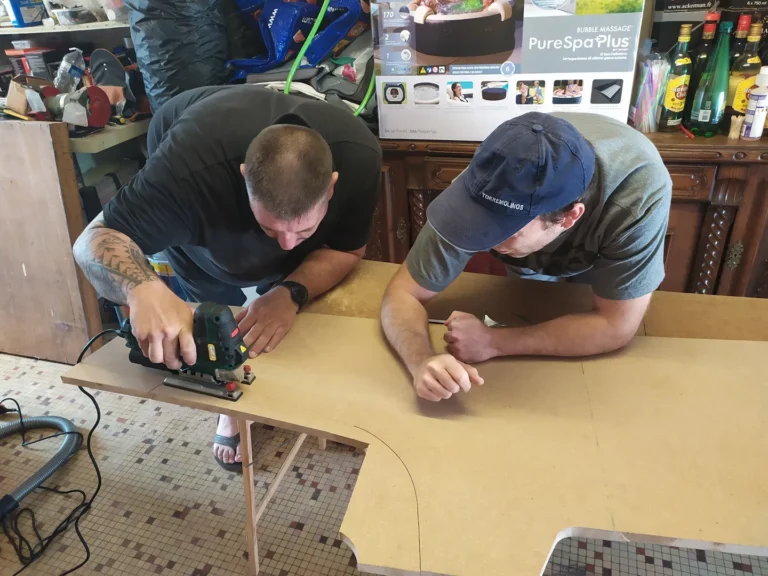

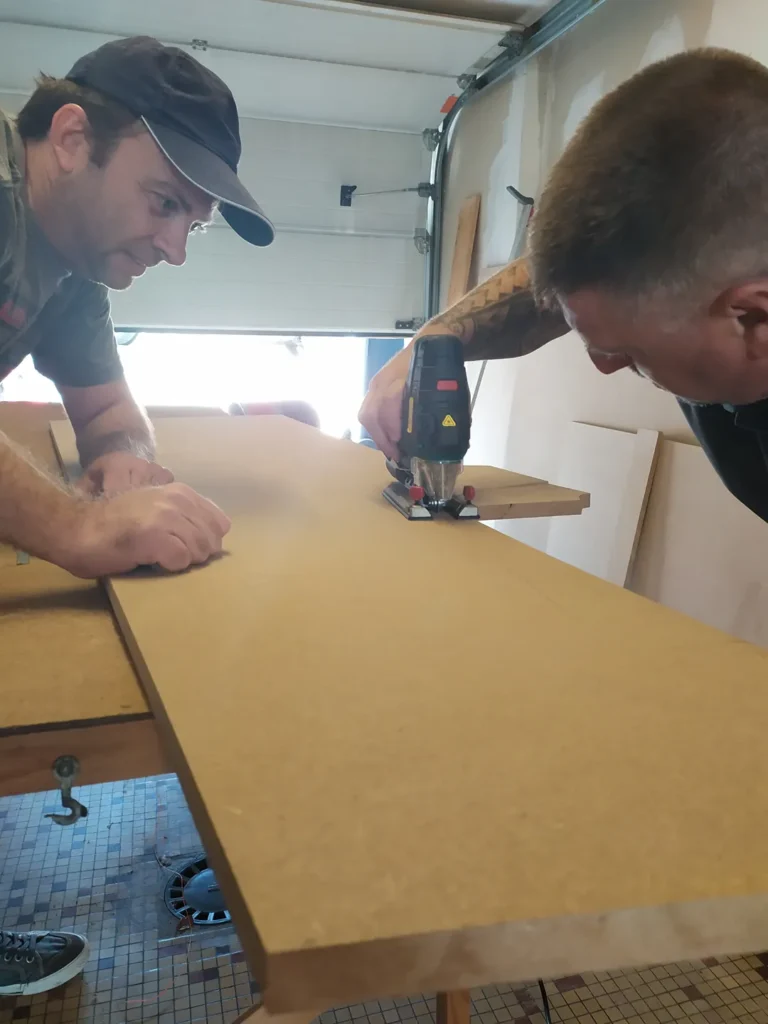

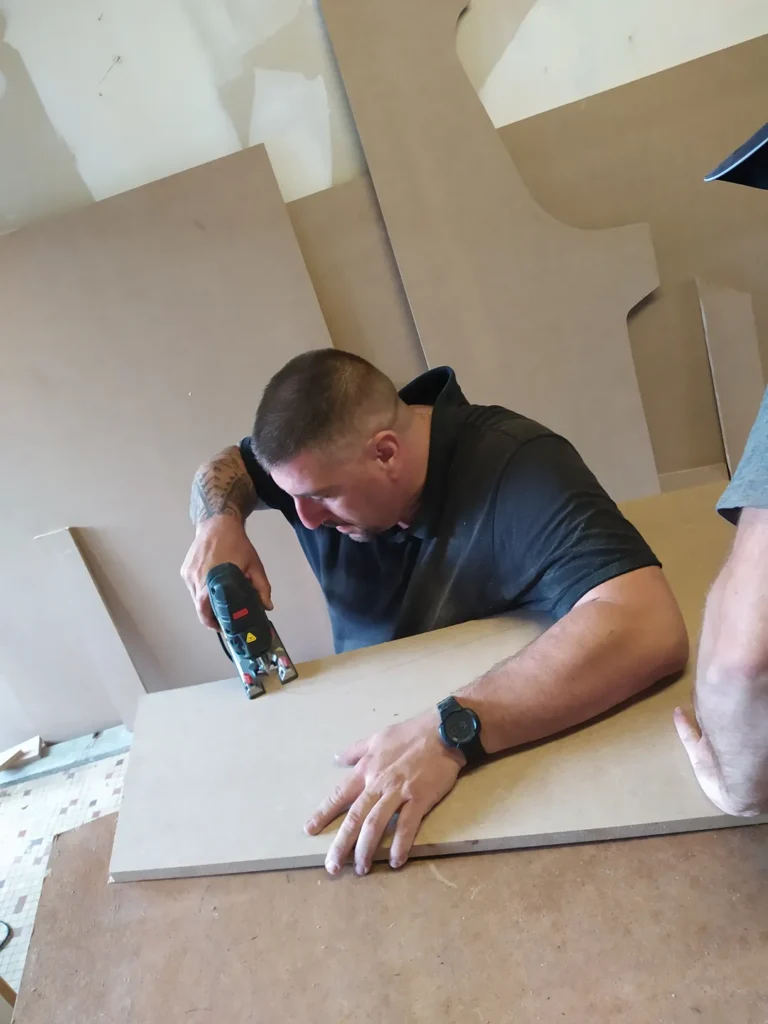

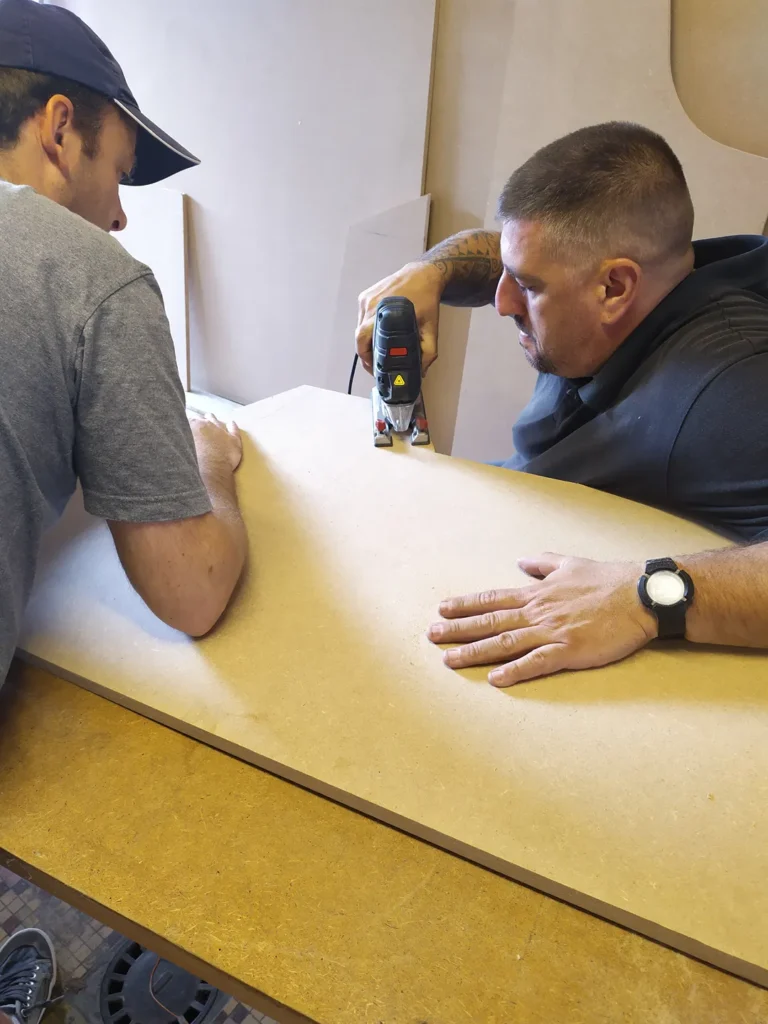

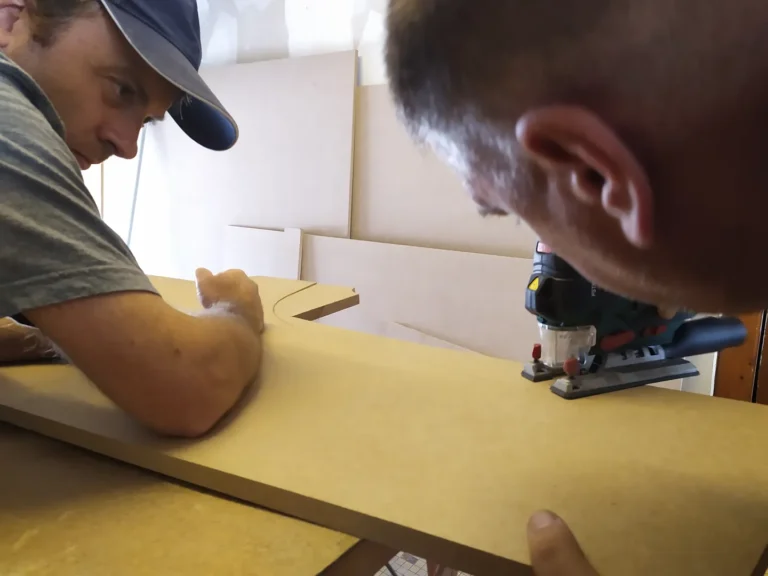

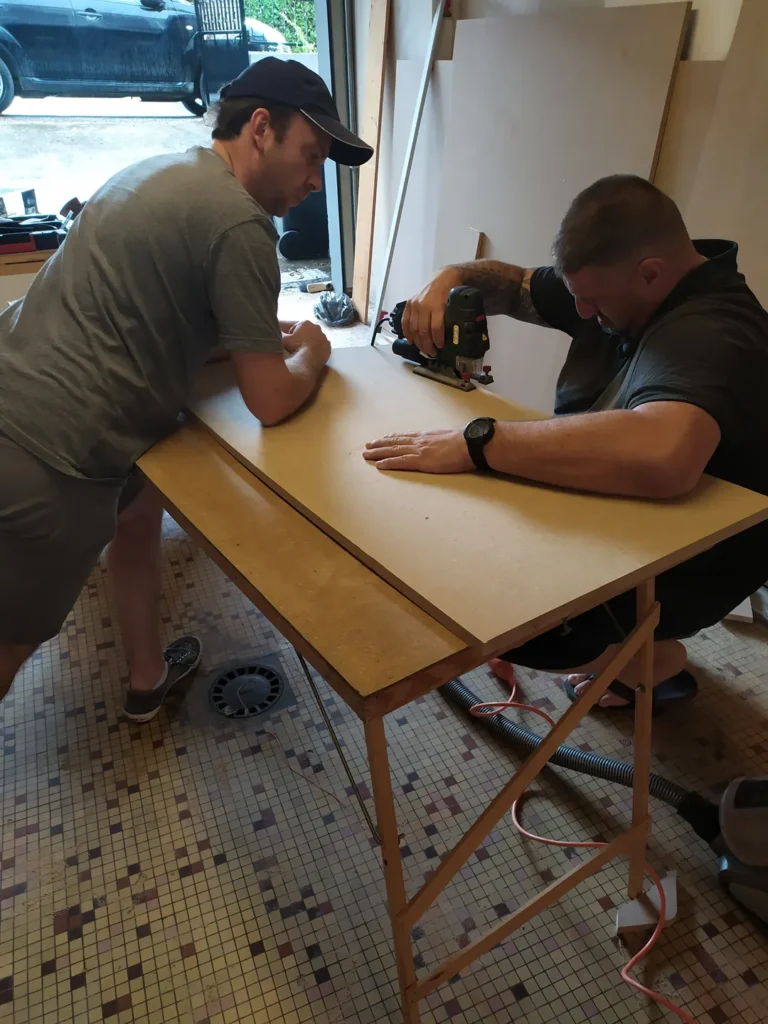

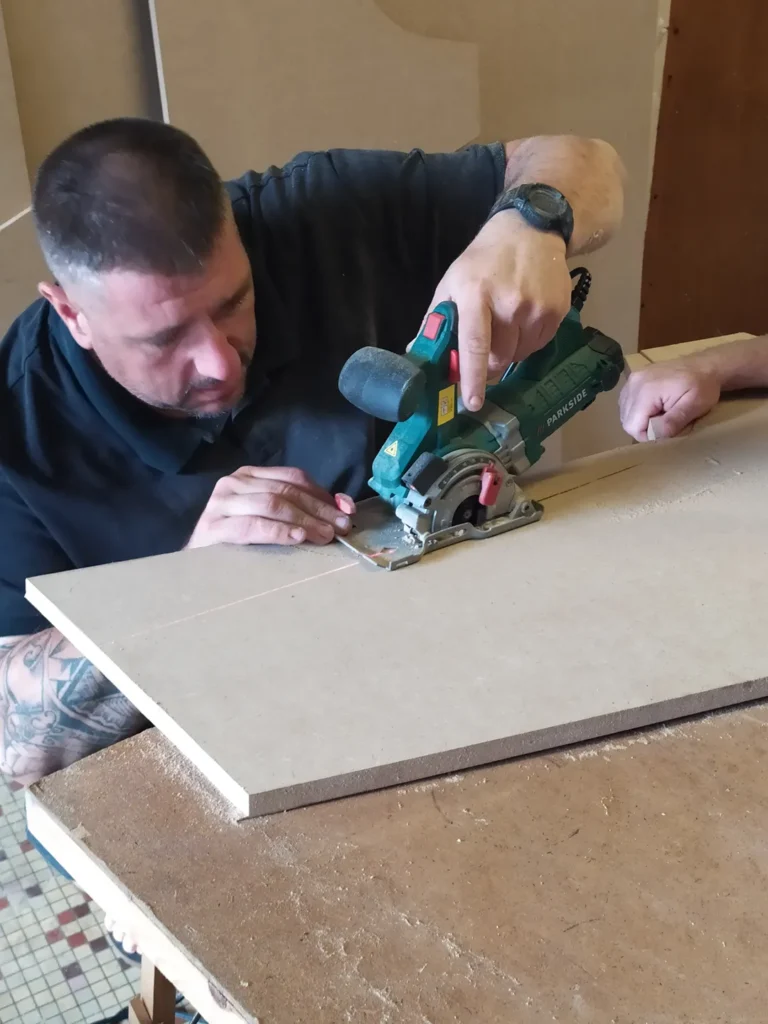

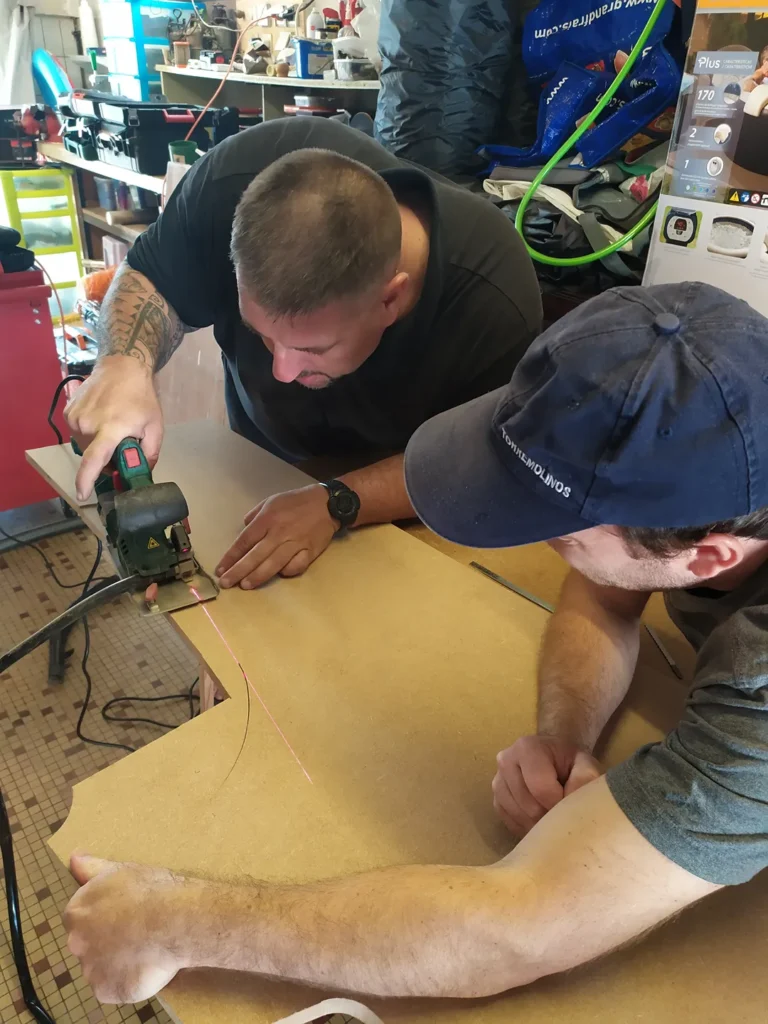

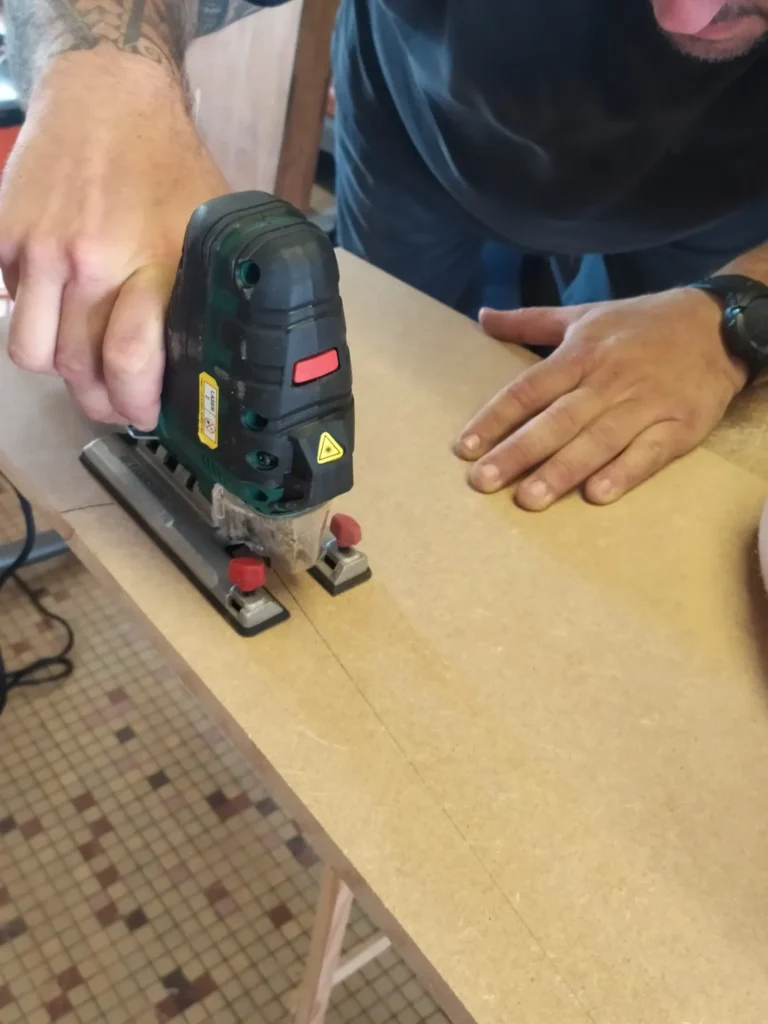

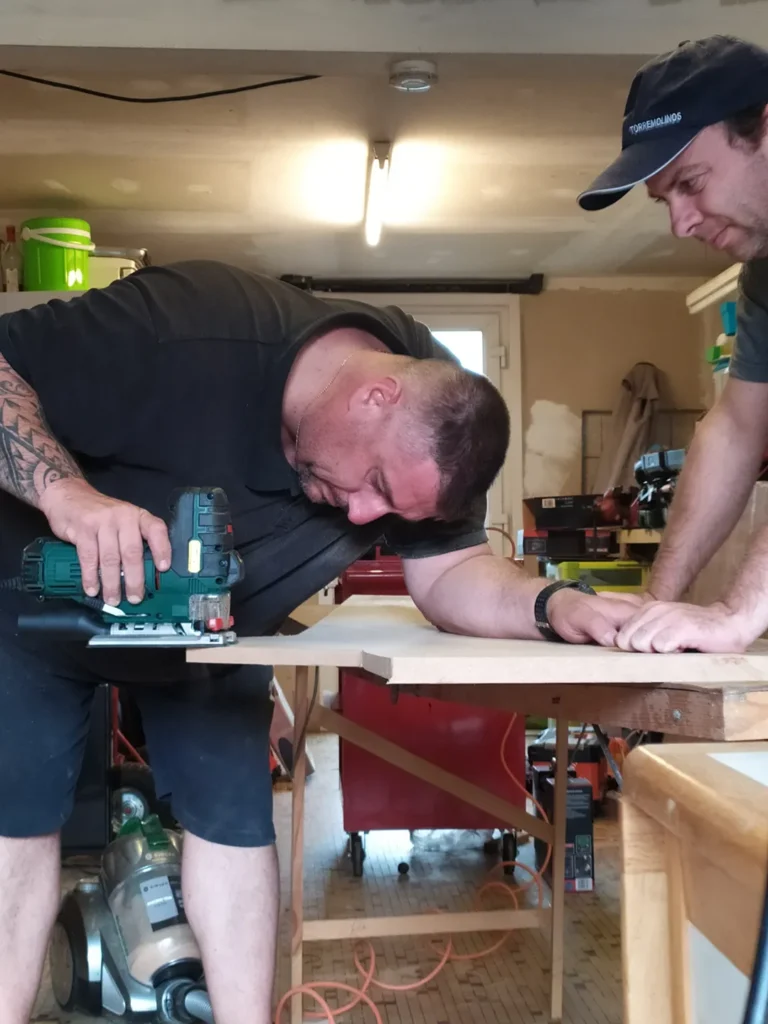

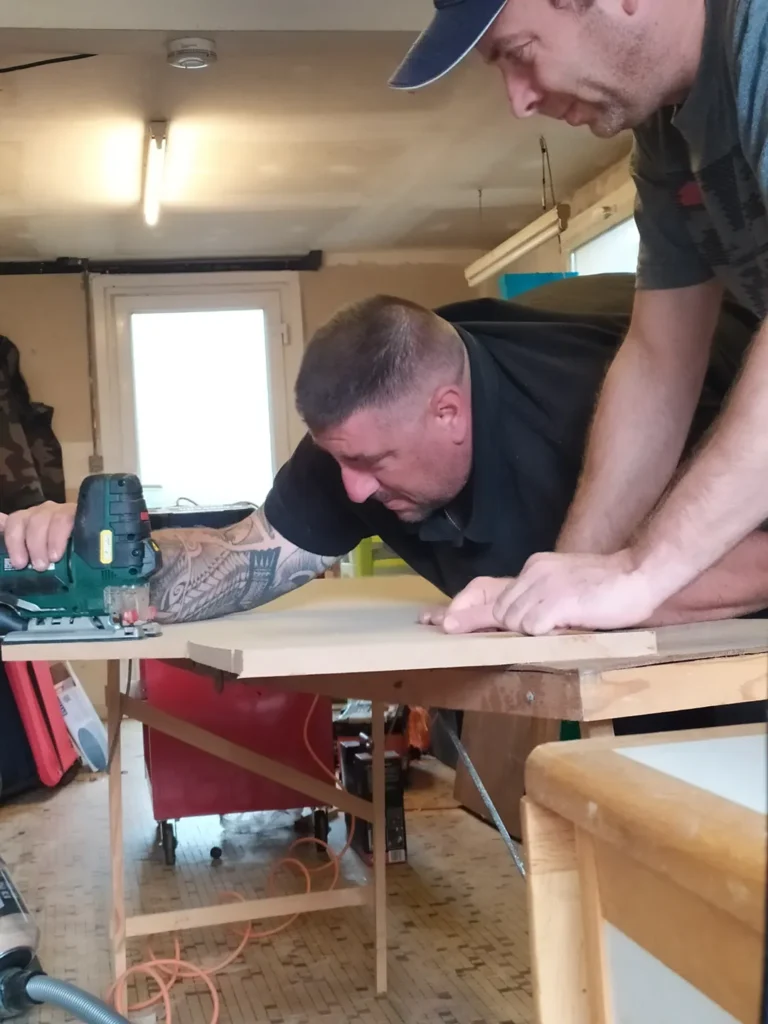

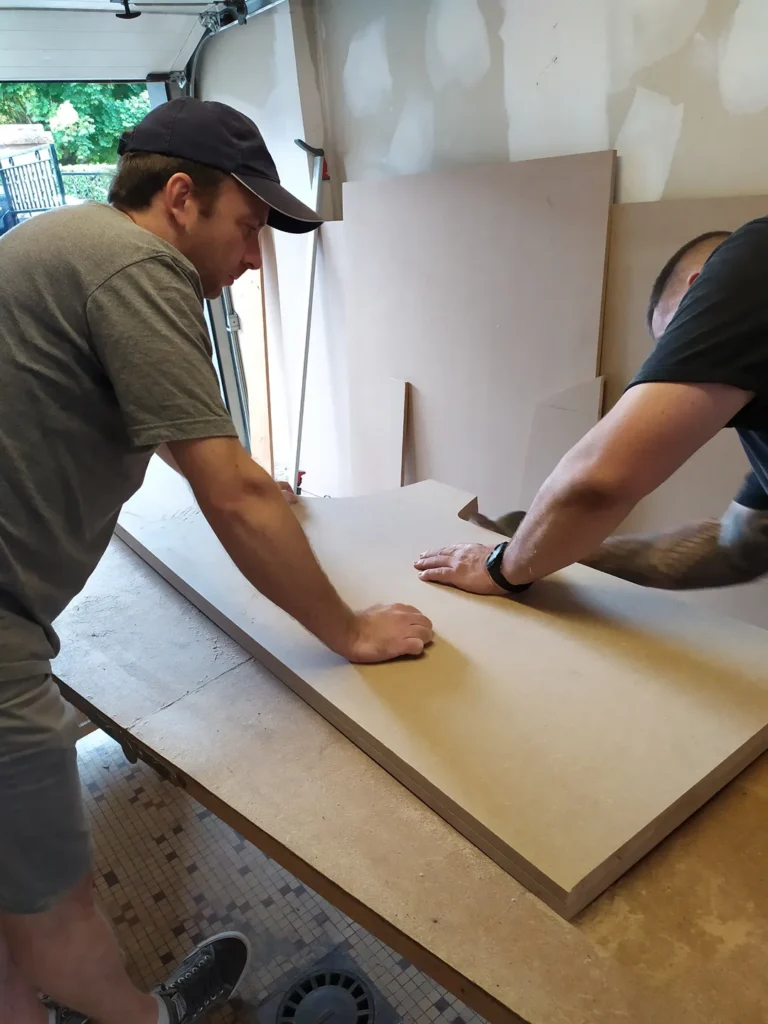

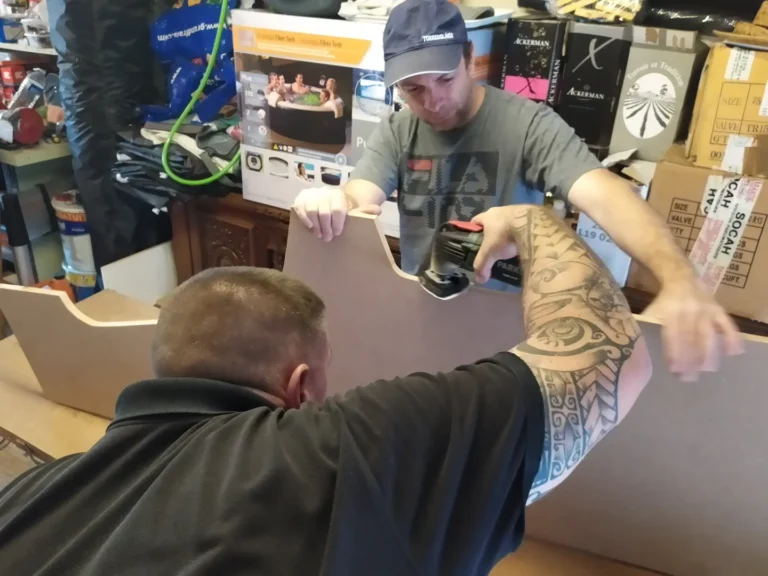

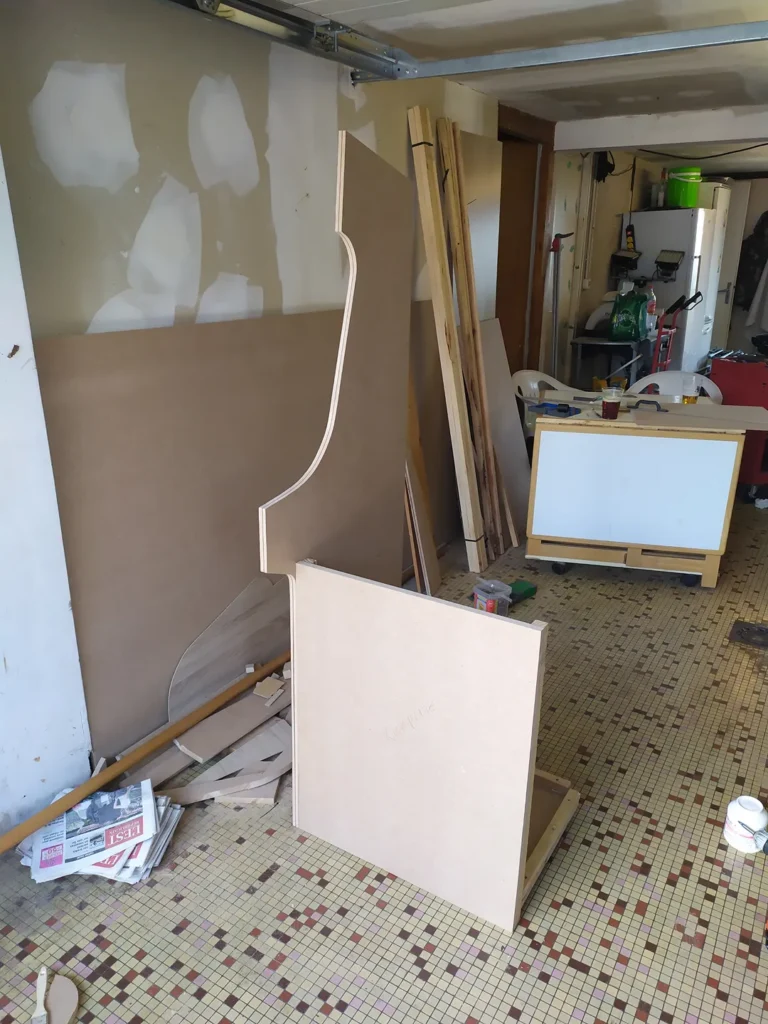

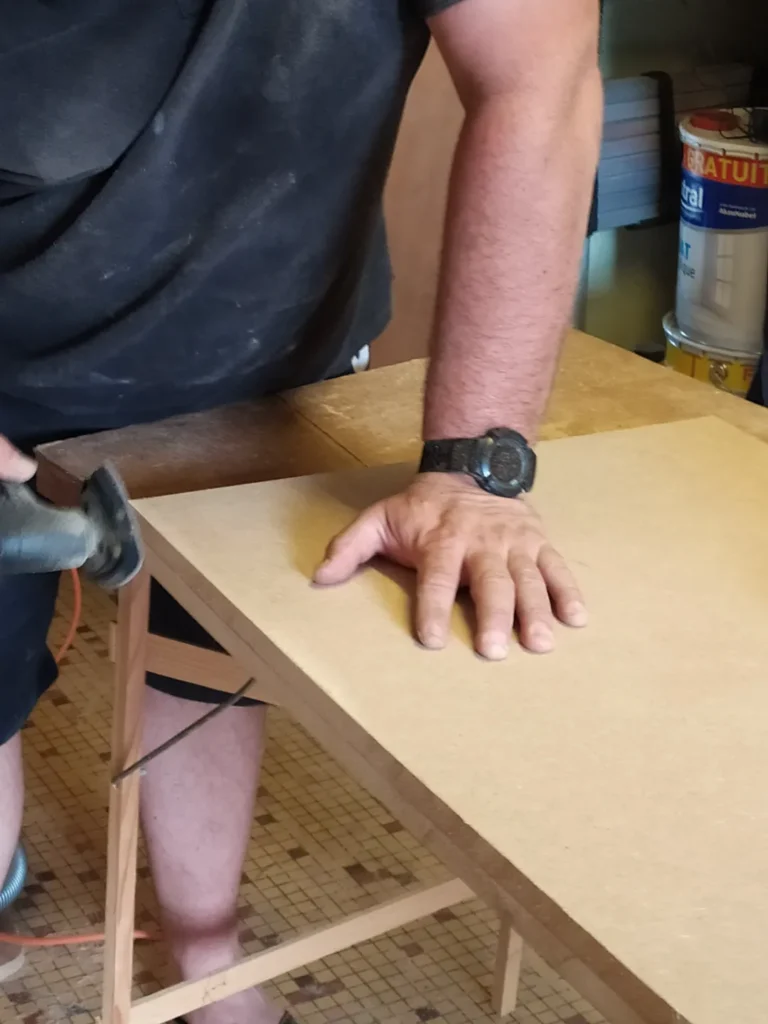

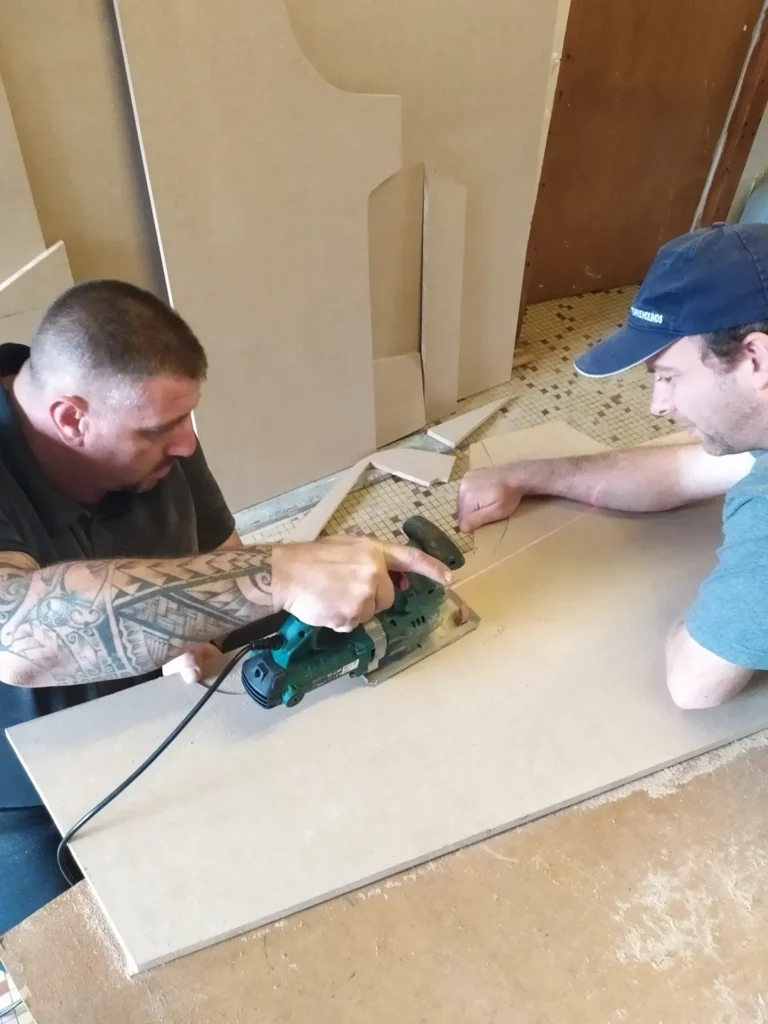

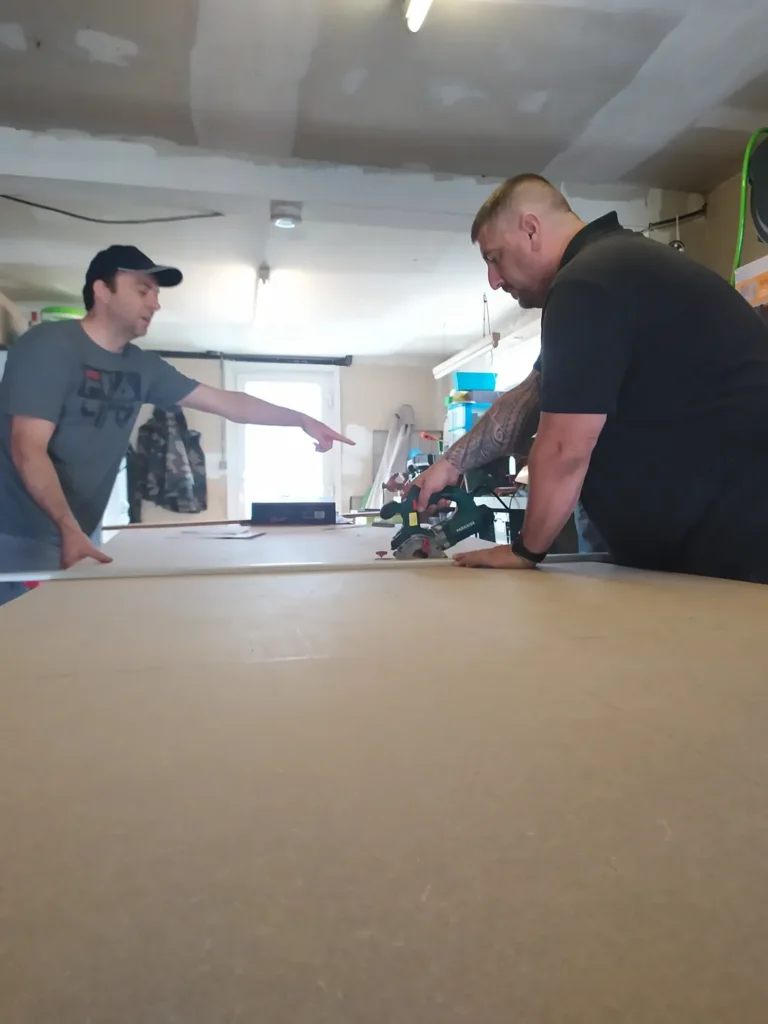

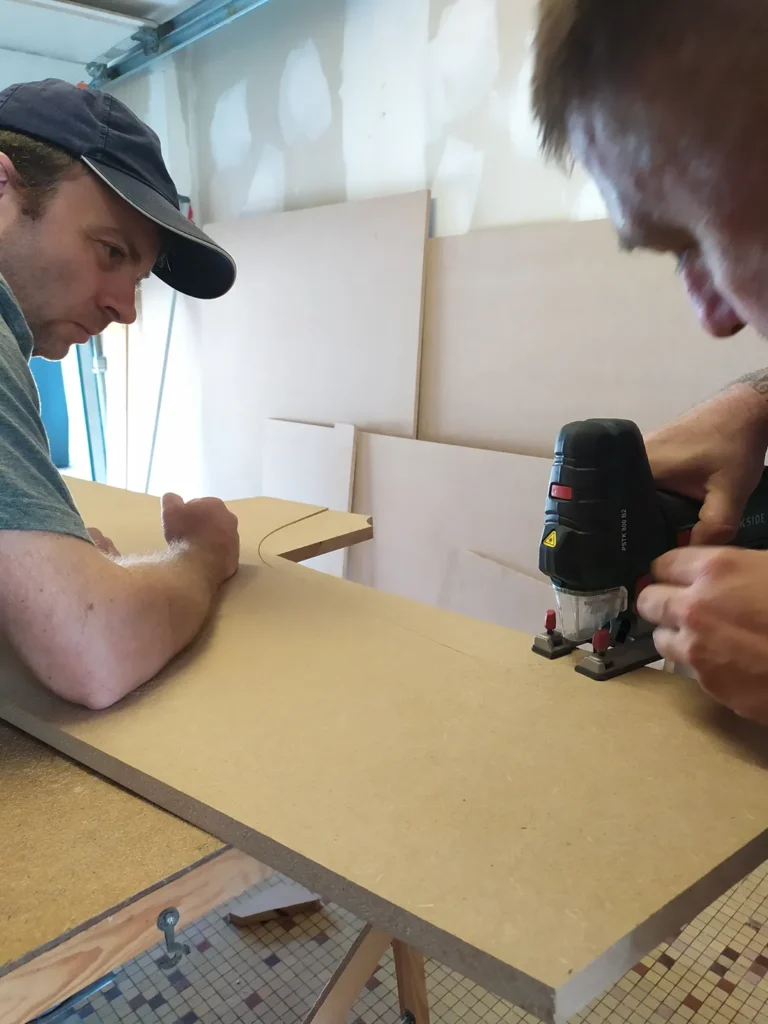

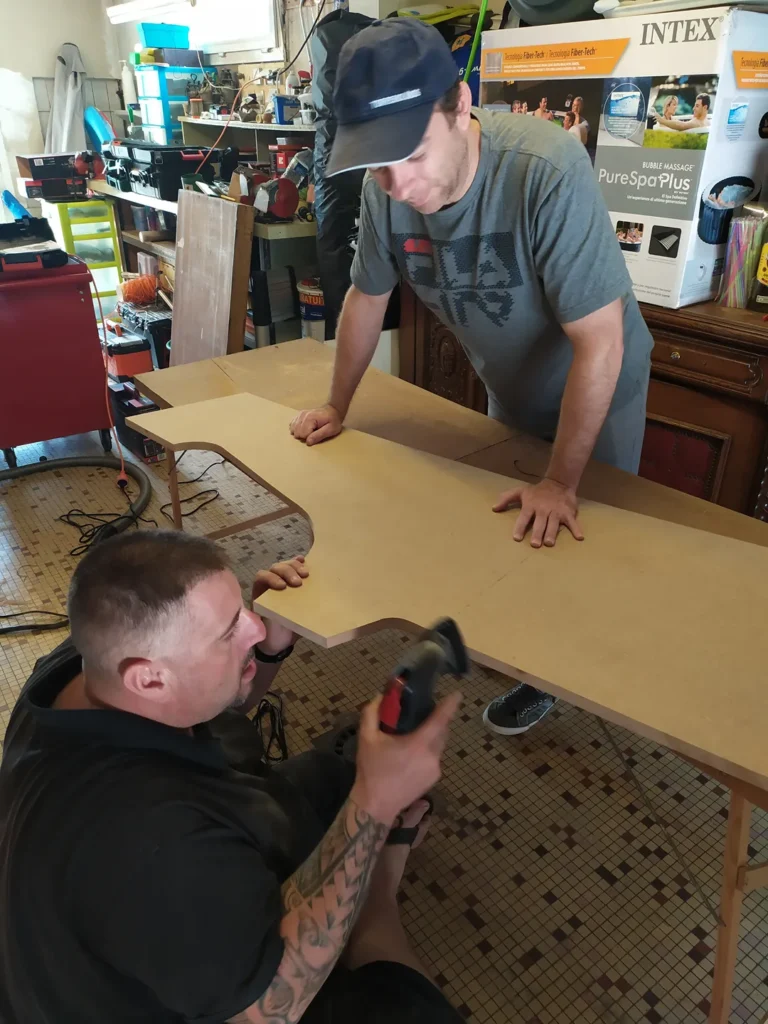

• Découpe des différents panneaux

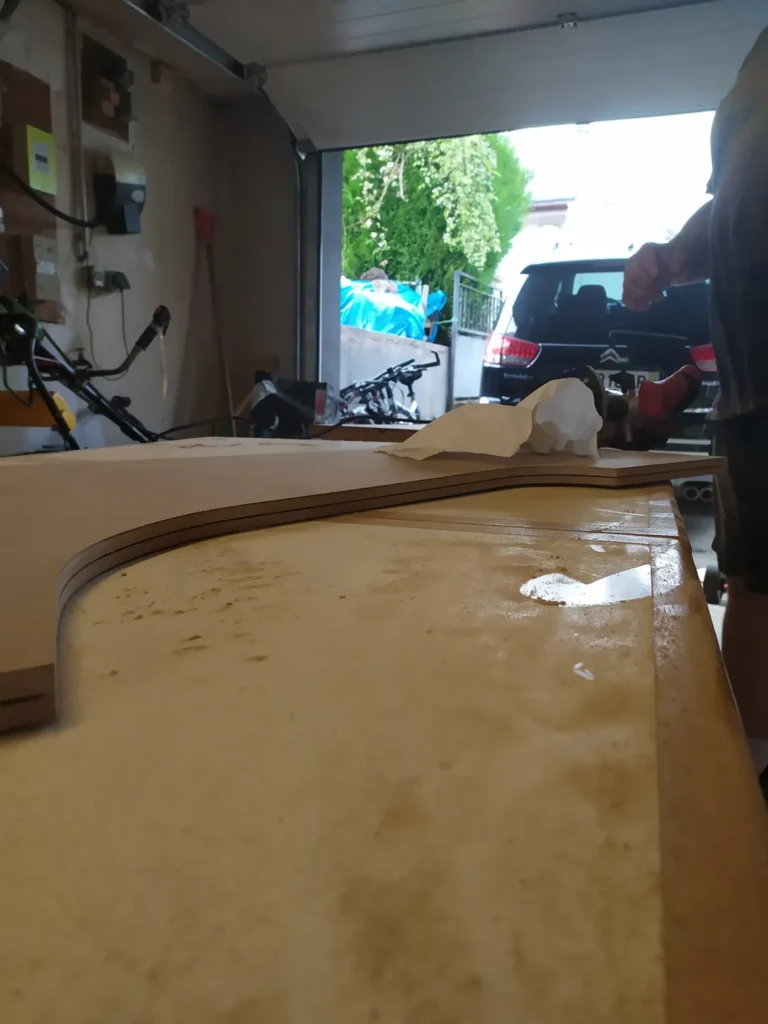

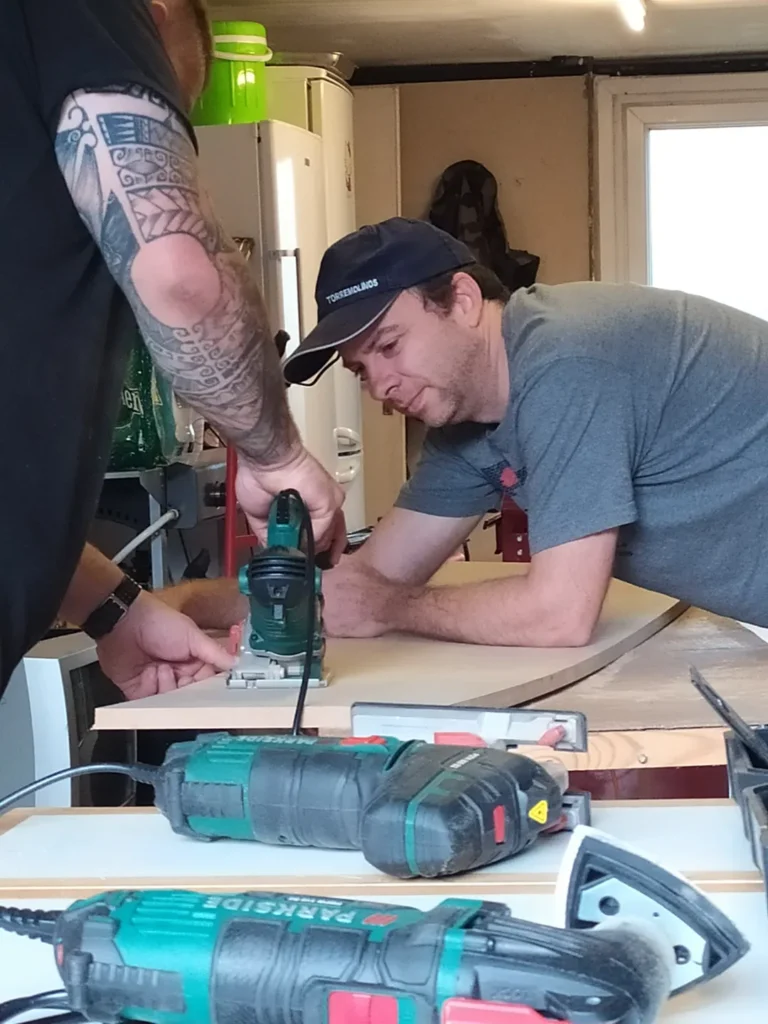

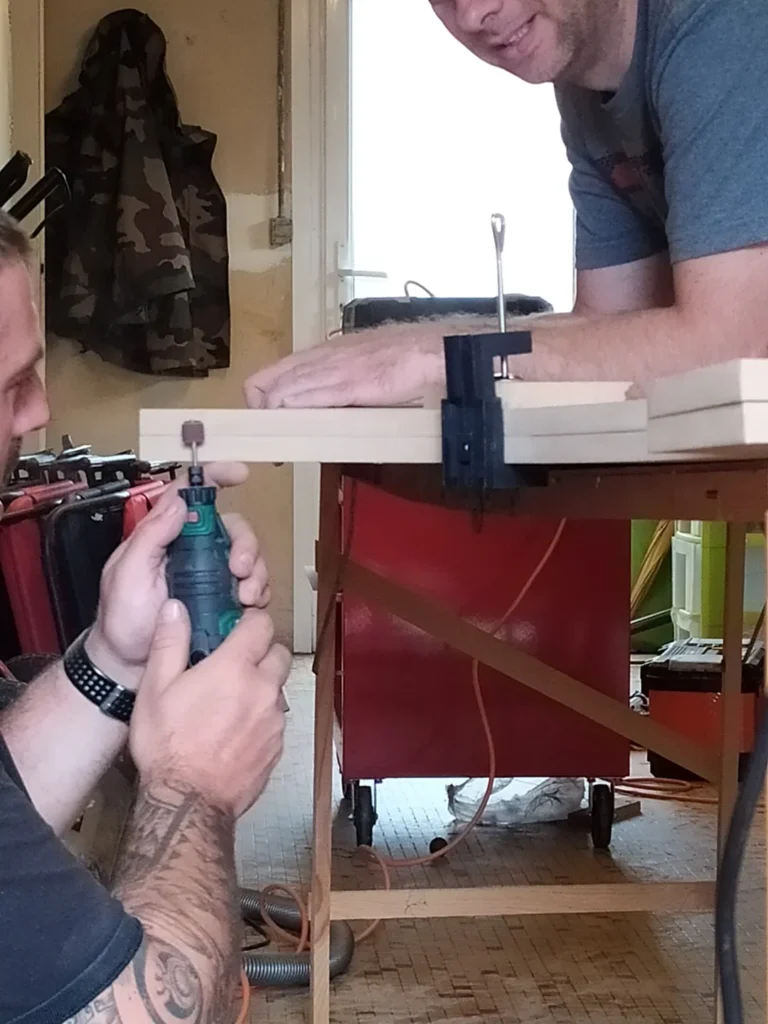

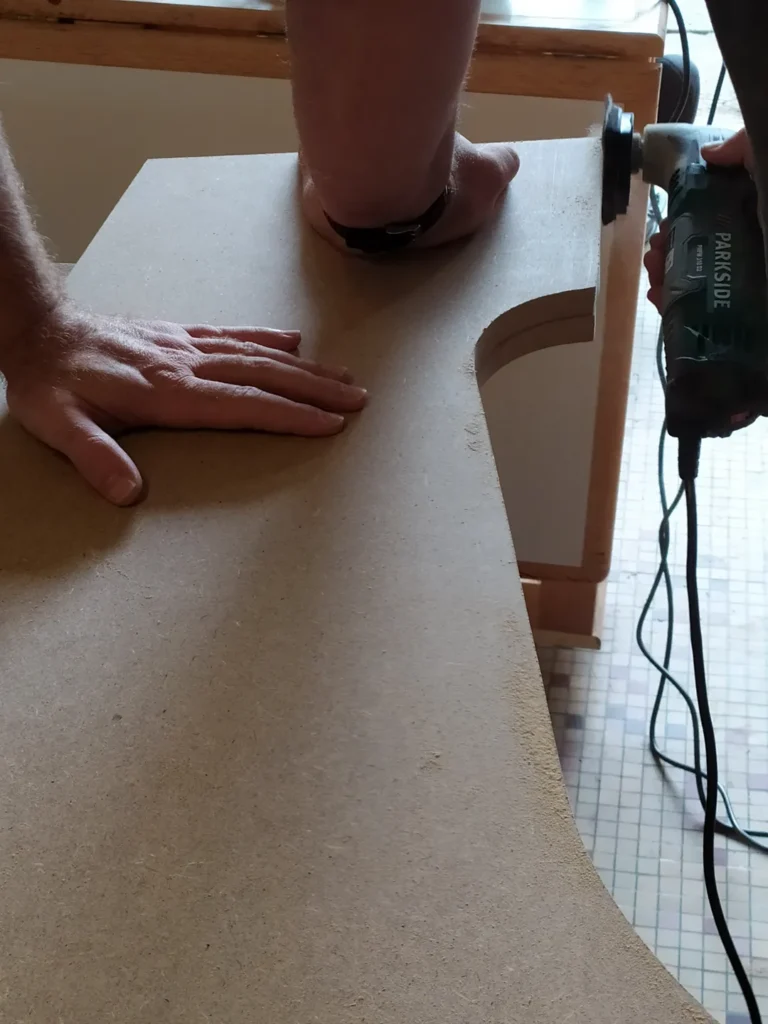

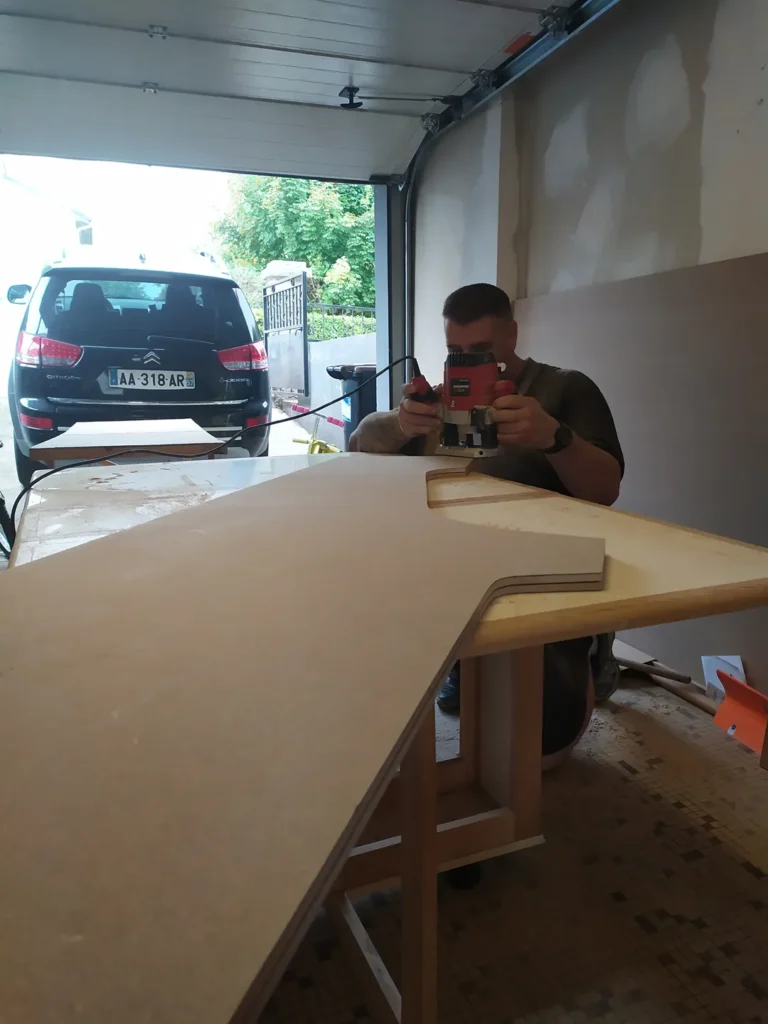

• Rainurage des champs plats des panneaux pour préparer la mise en place du T-molding

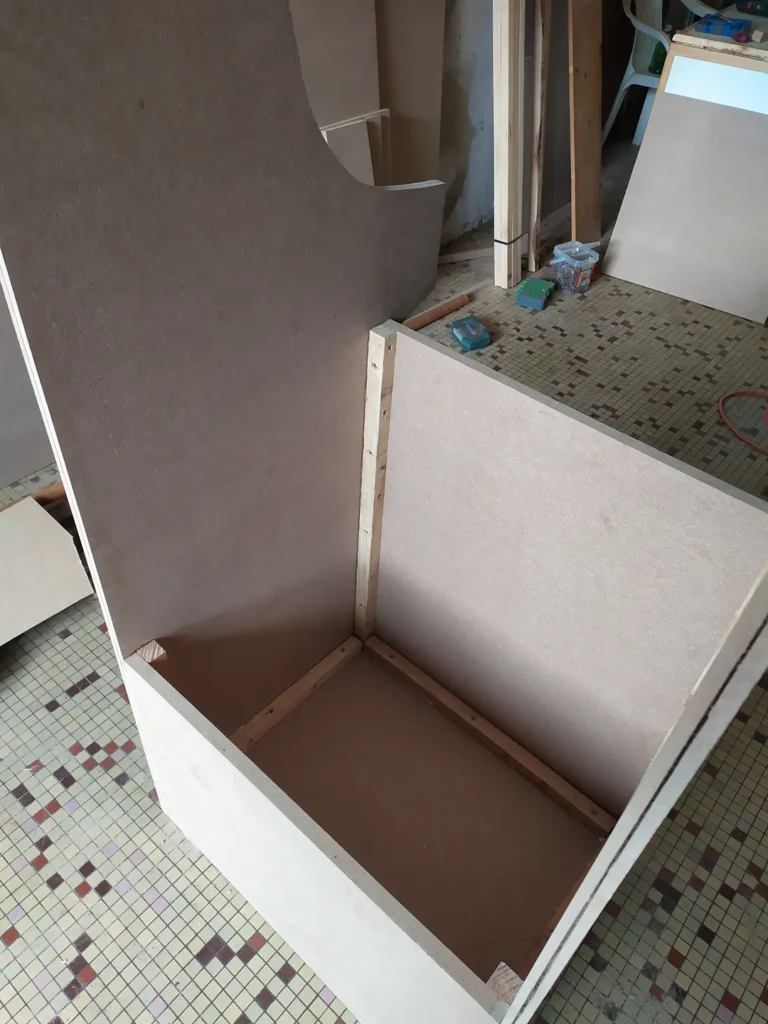

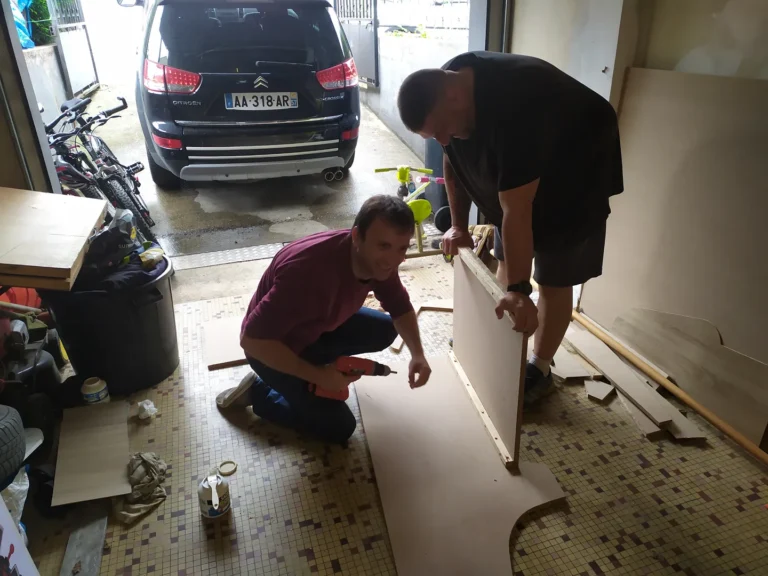

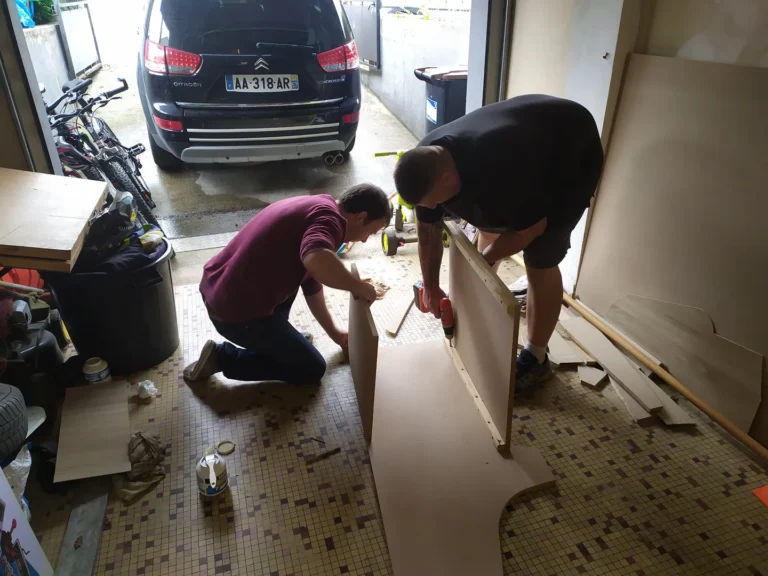

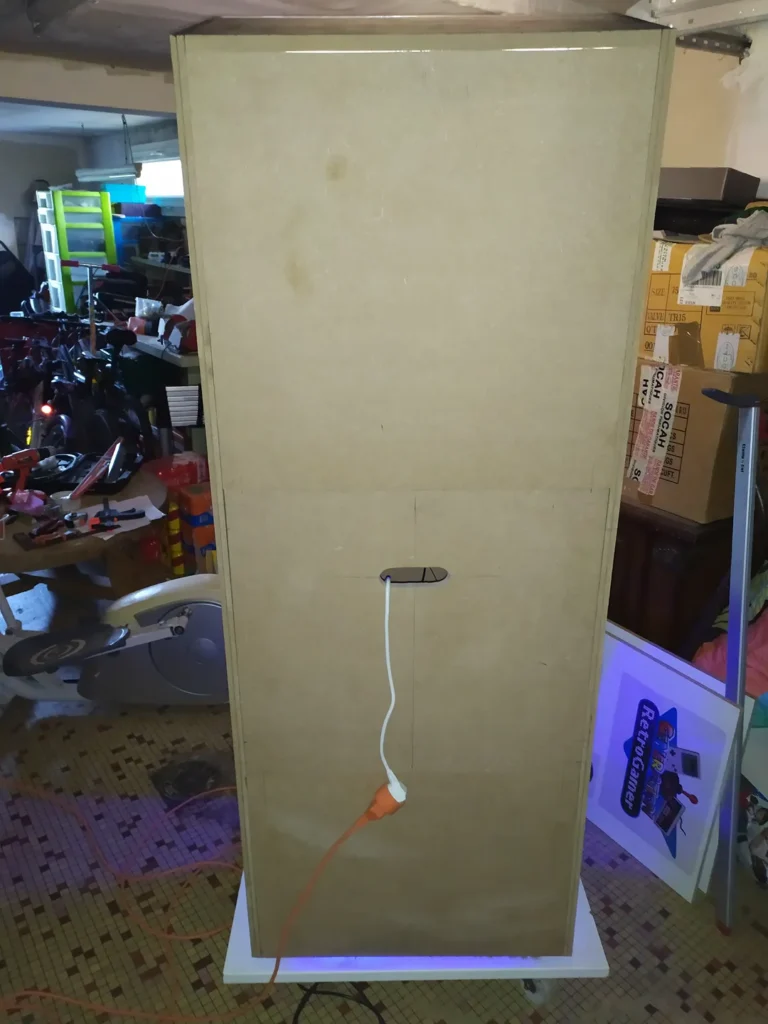

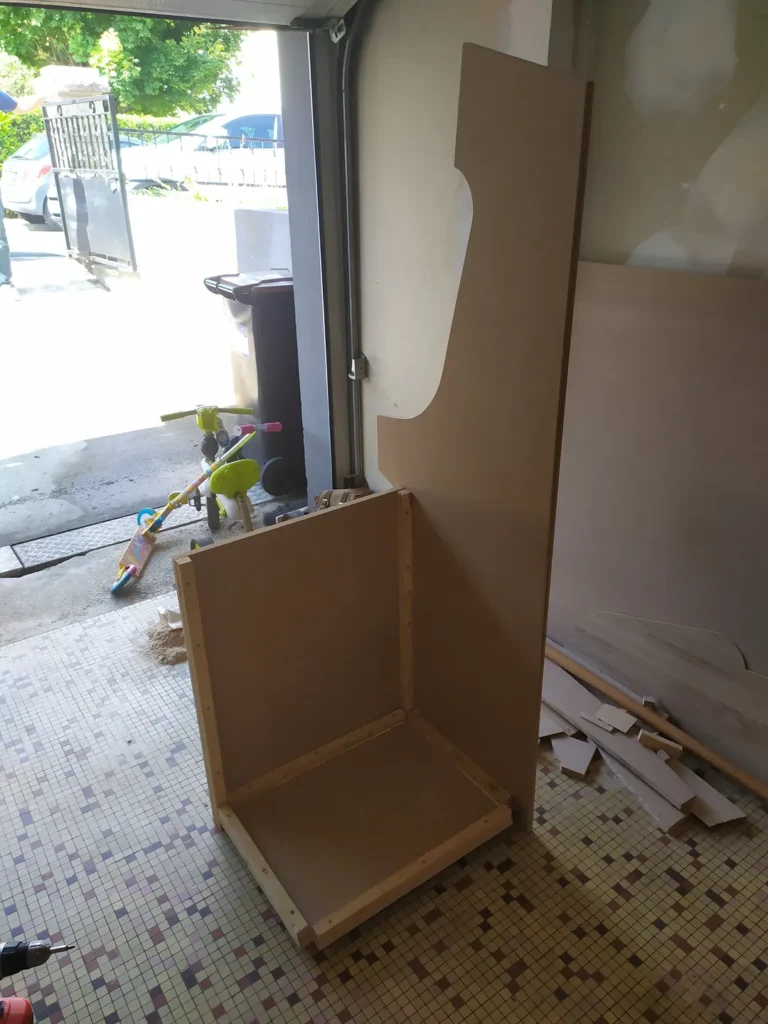

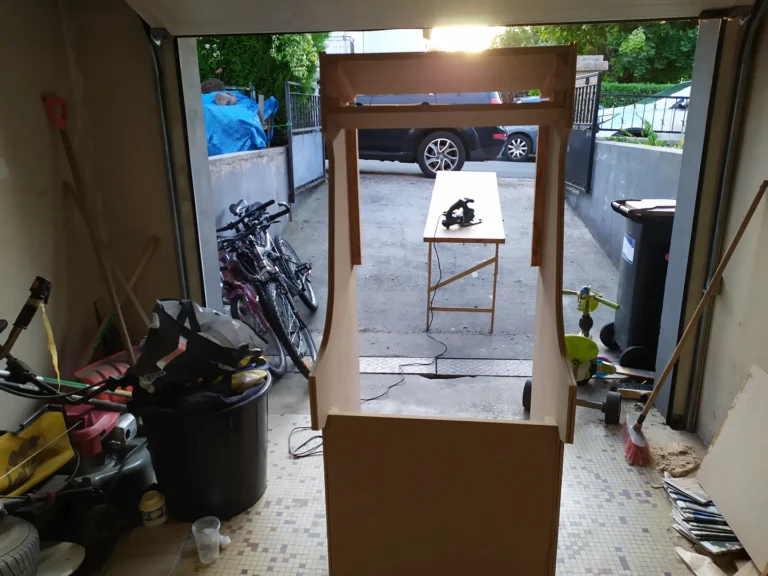

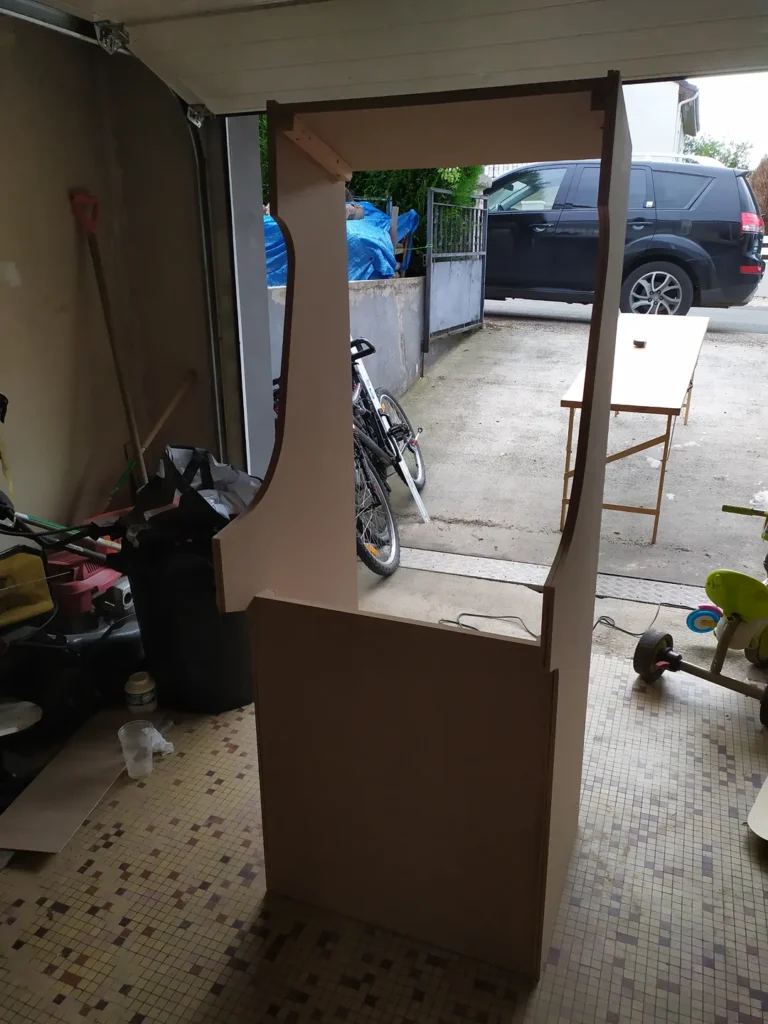

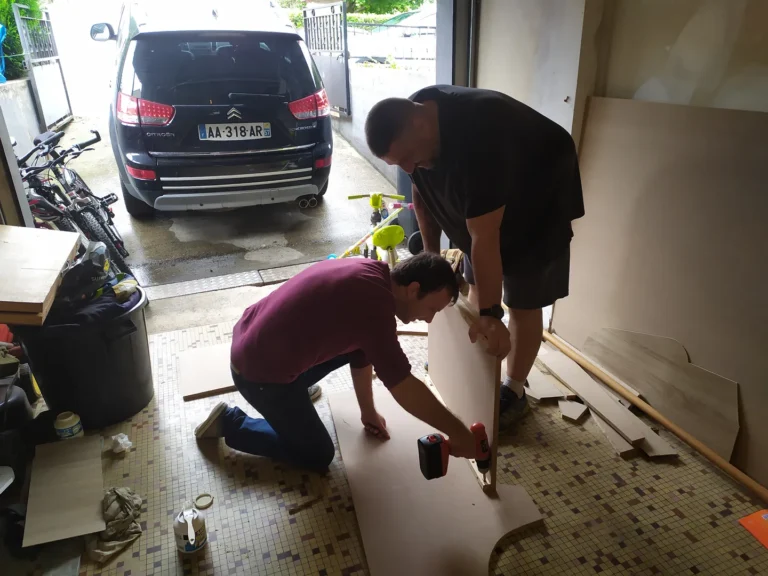

• Assemblage des panneaux avec fixation des liteaux intérieurs vissés-collés pour que les visseries ne soient pas apparentes sur les panneaux extérieurs

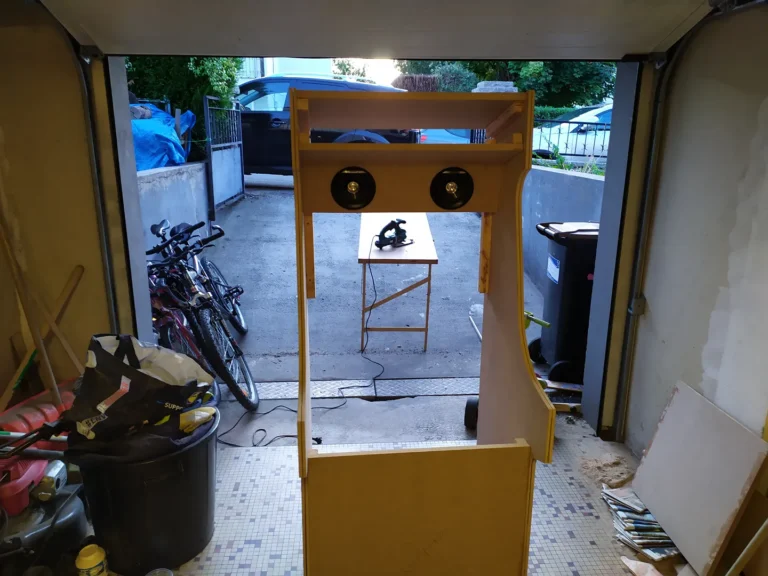

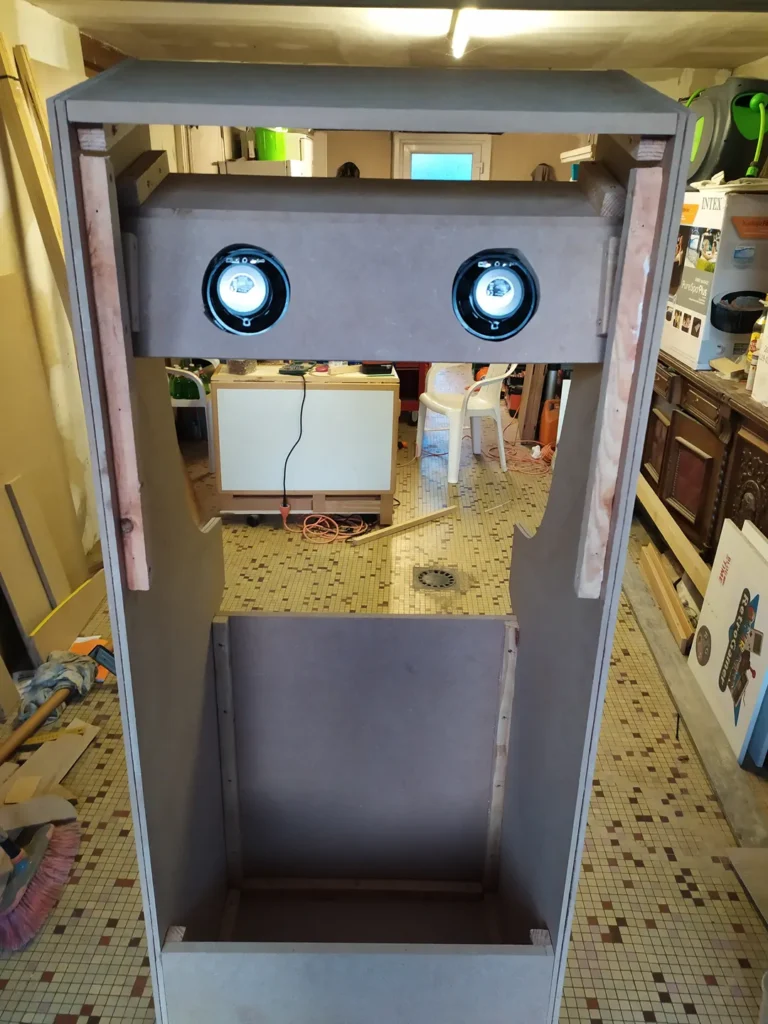

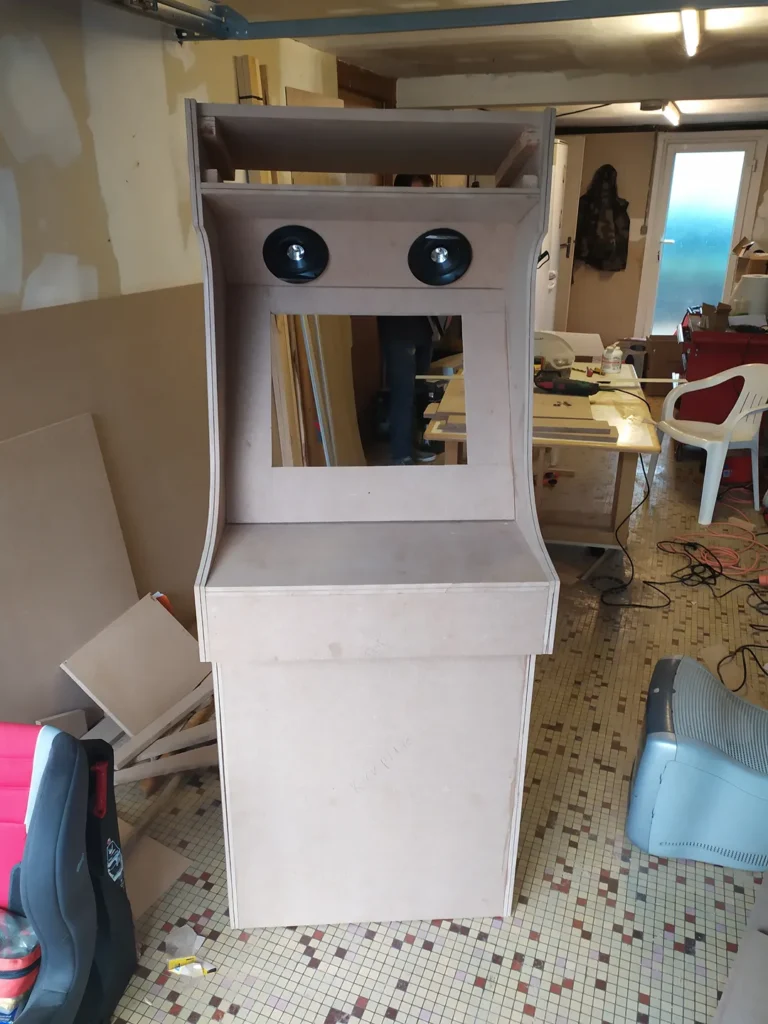

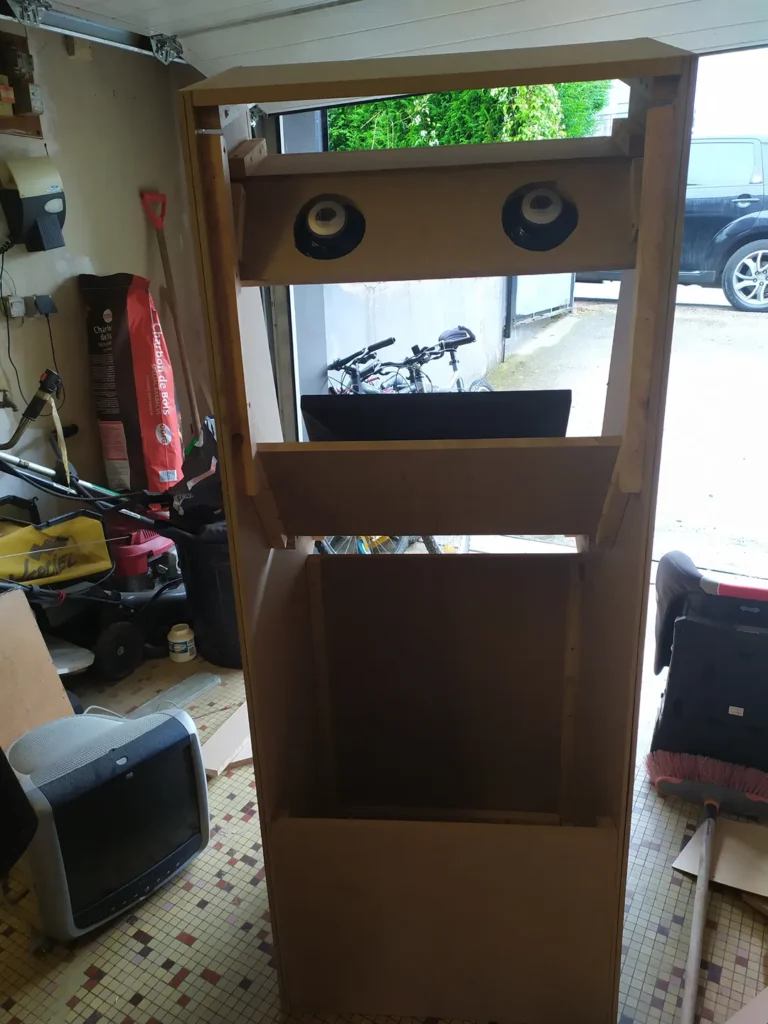

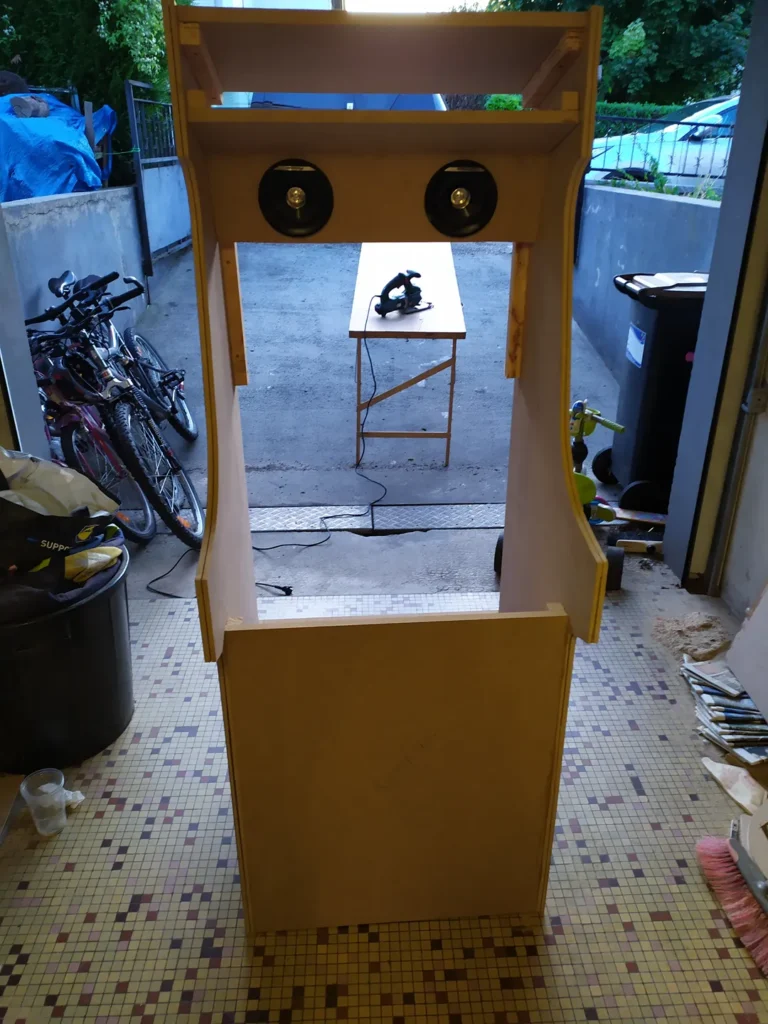

• Découpe des emplacements pour la mise en place des enceintes

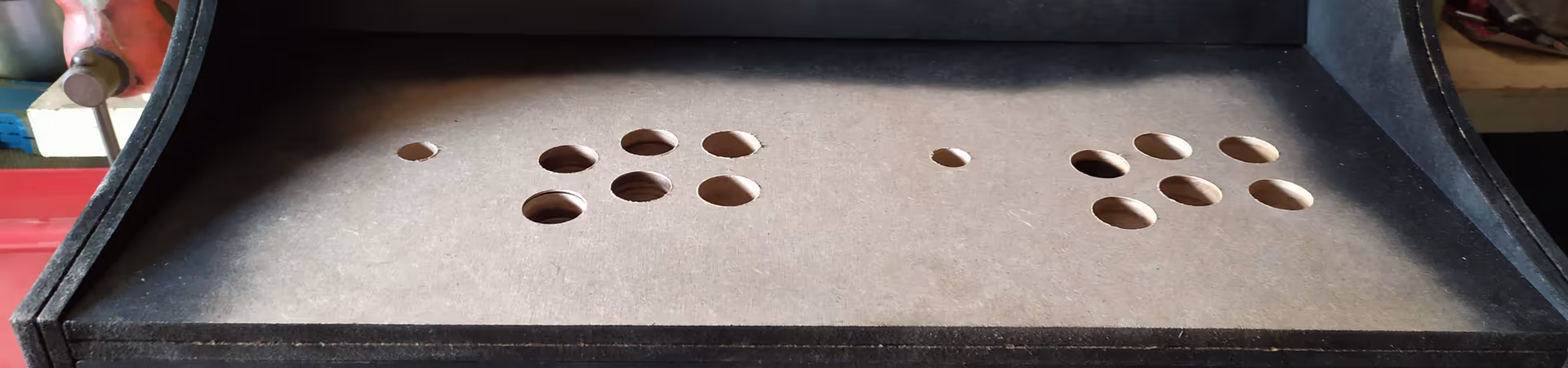

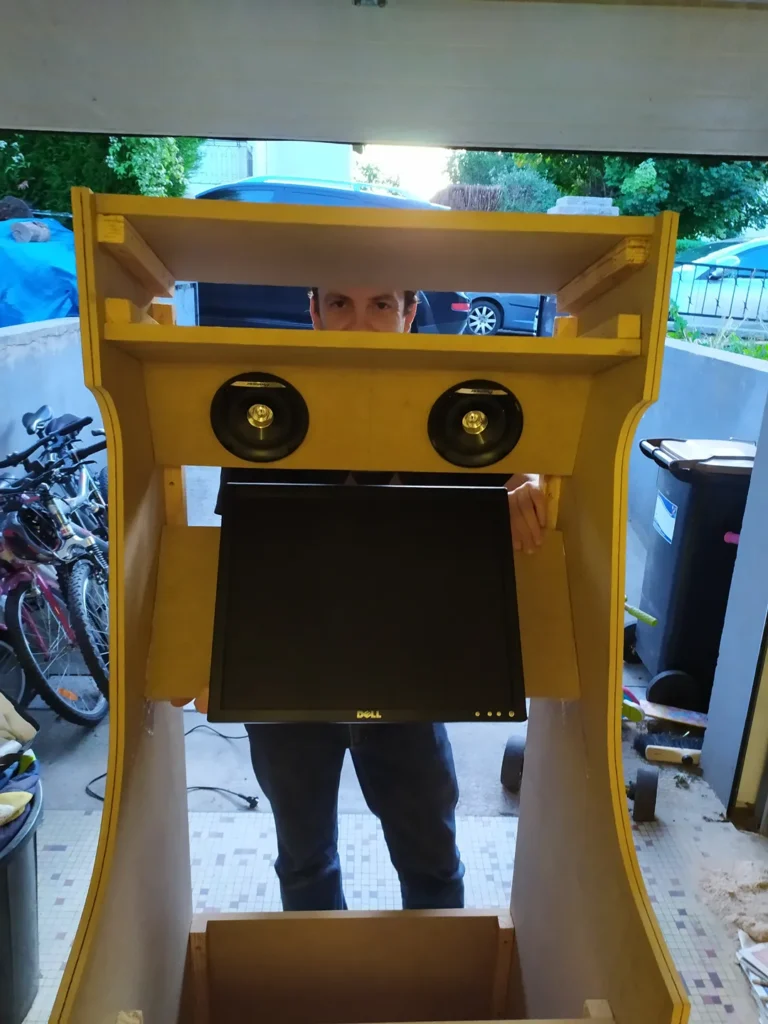

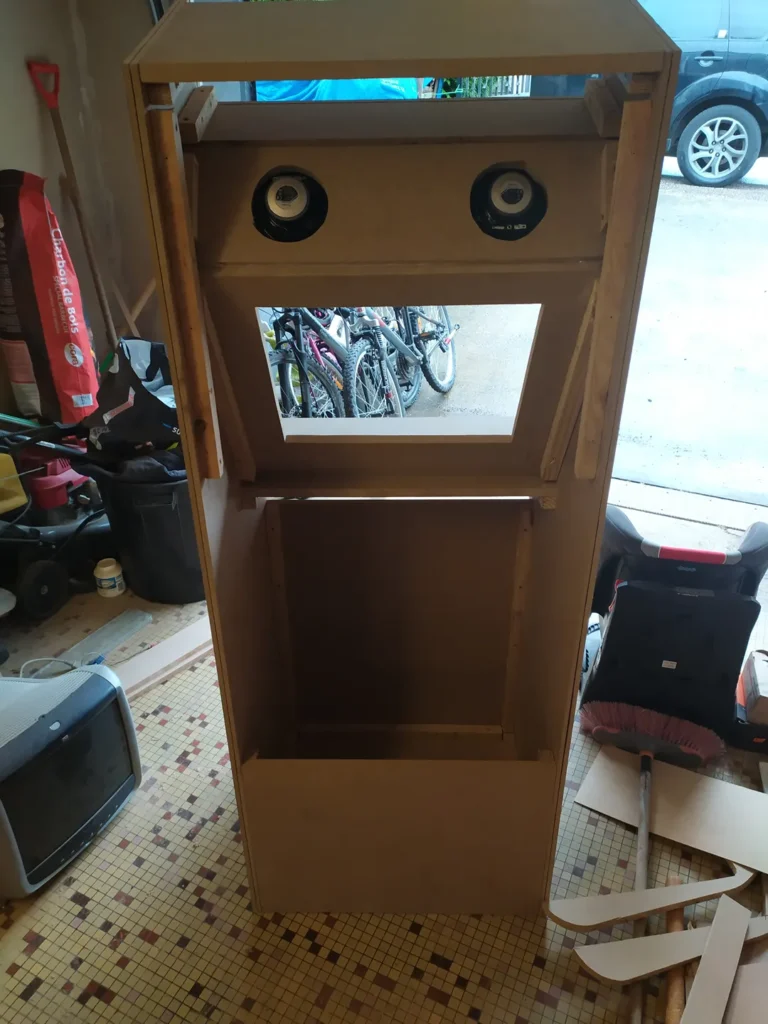

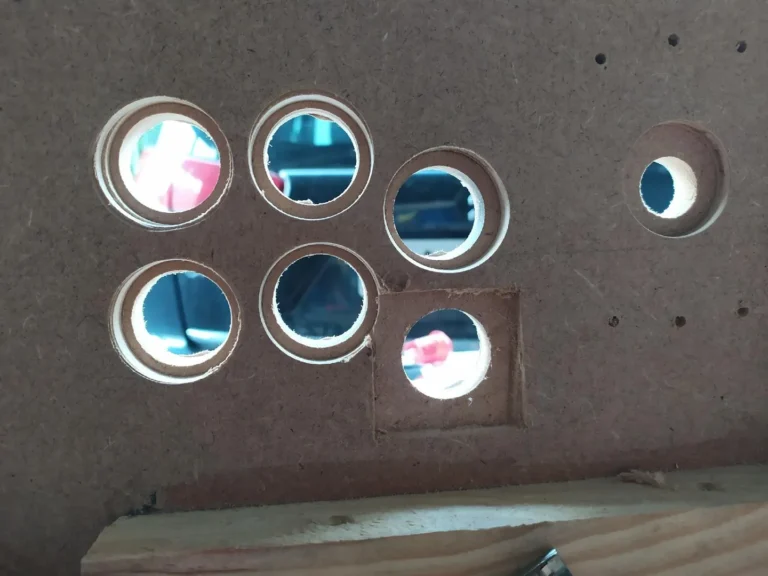

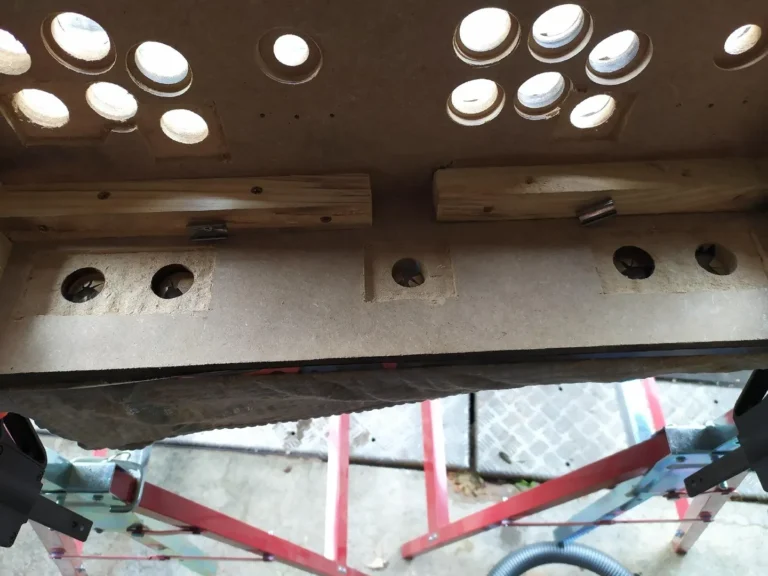

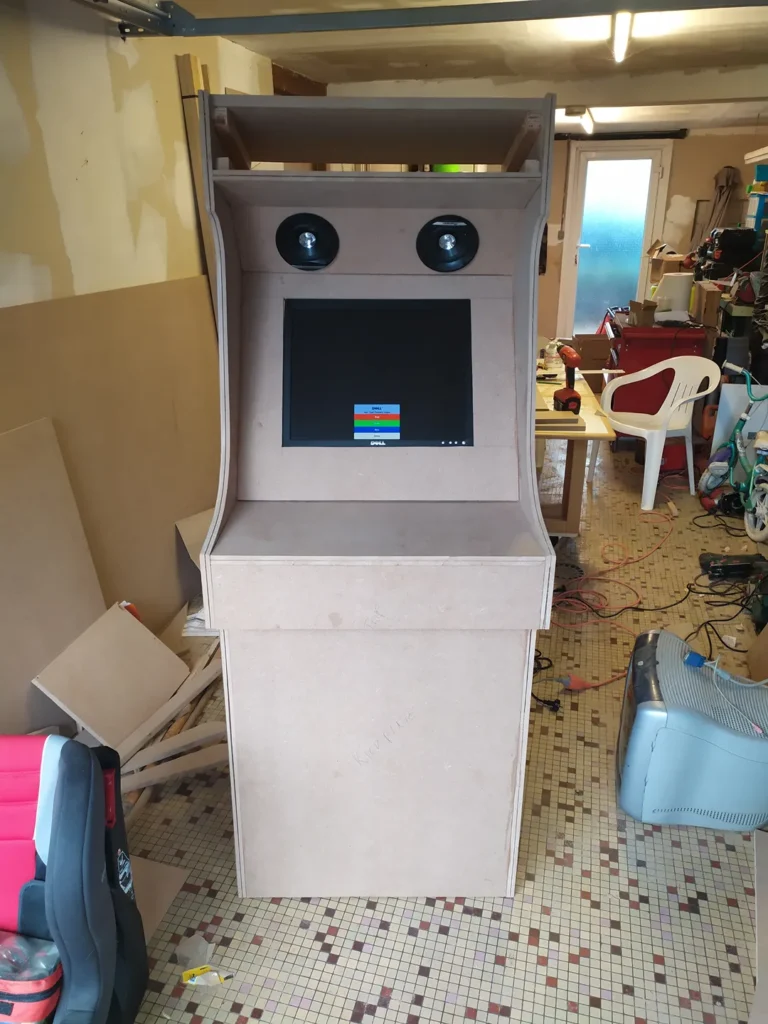

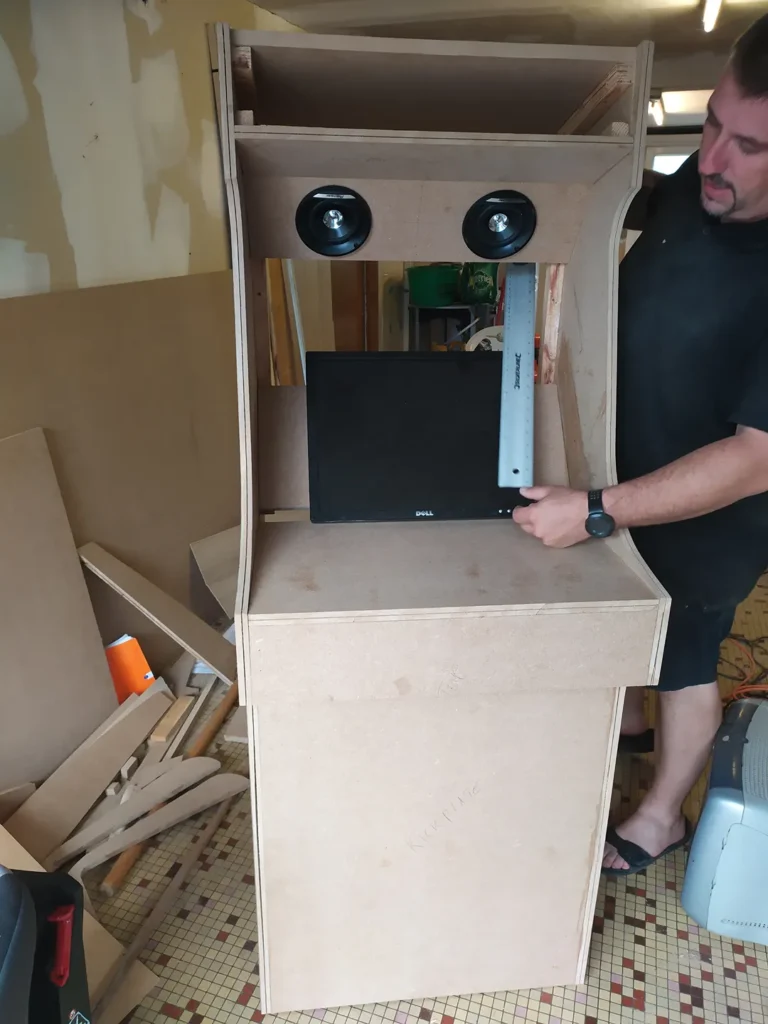

• Découpe du support écran + encadrement + panneau de contrôle

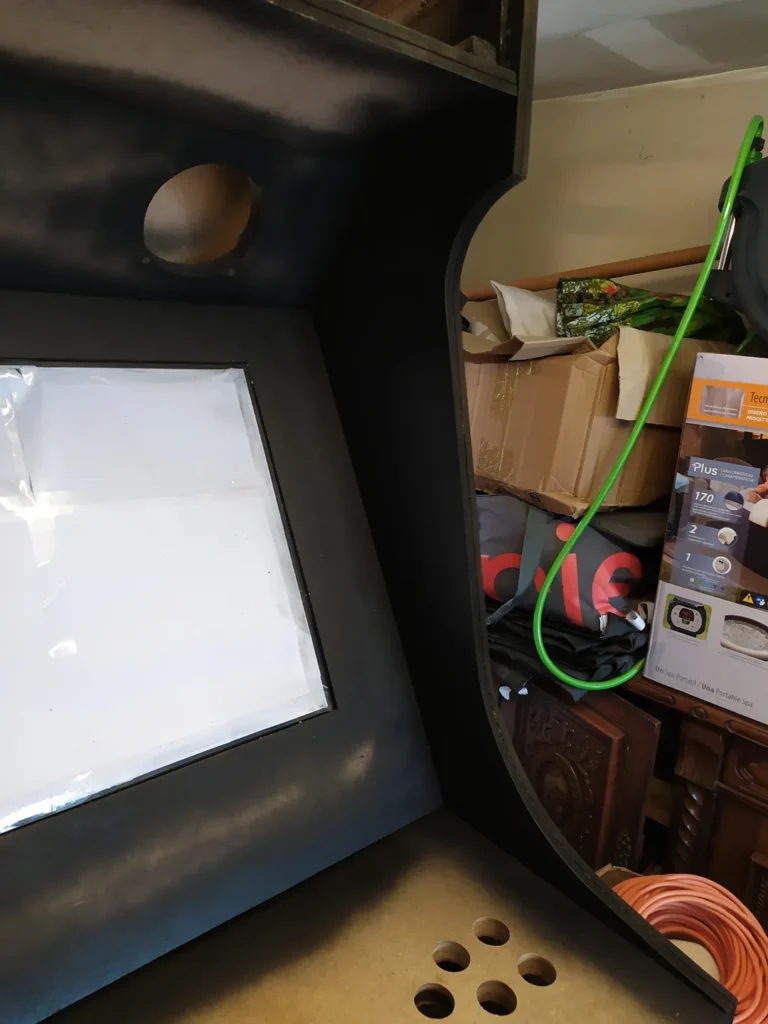

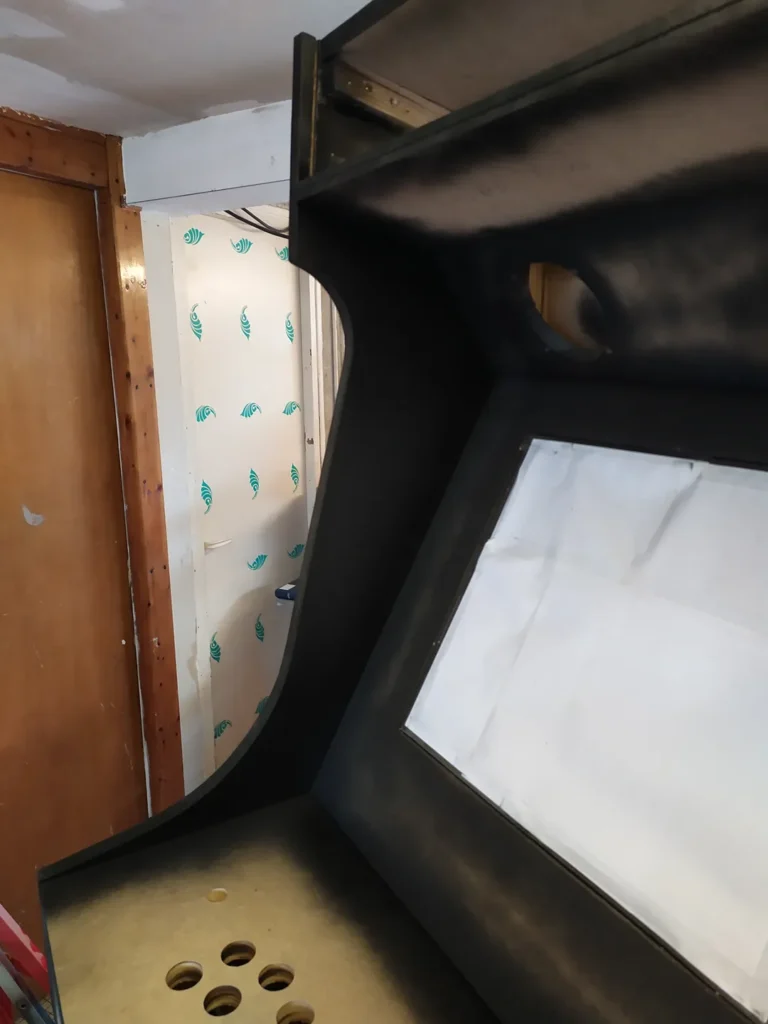

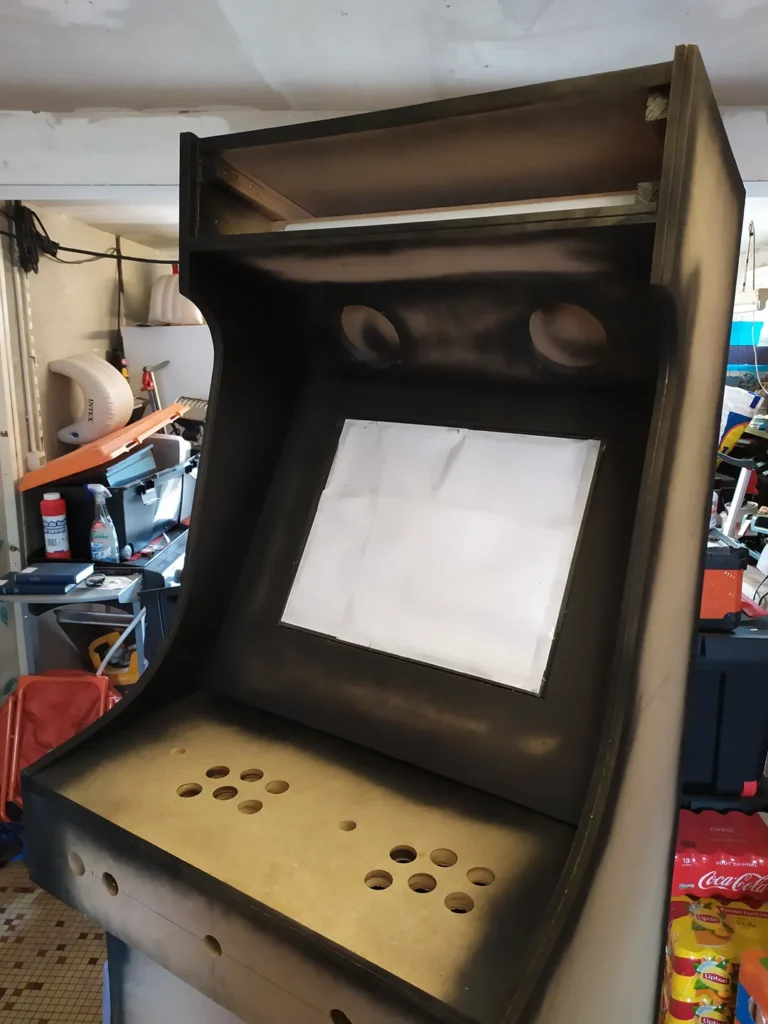

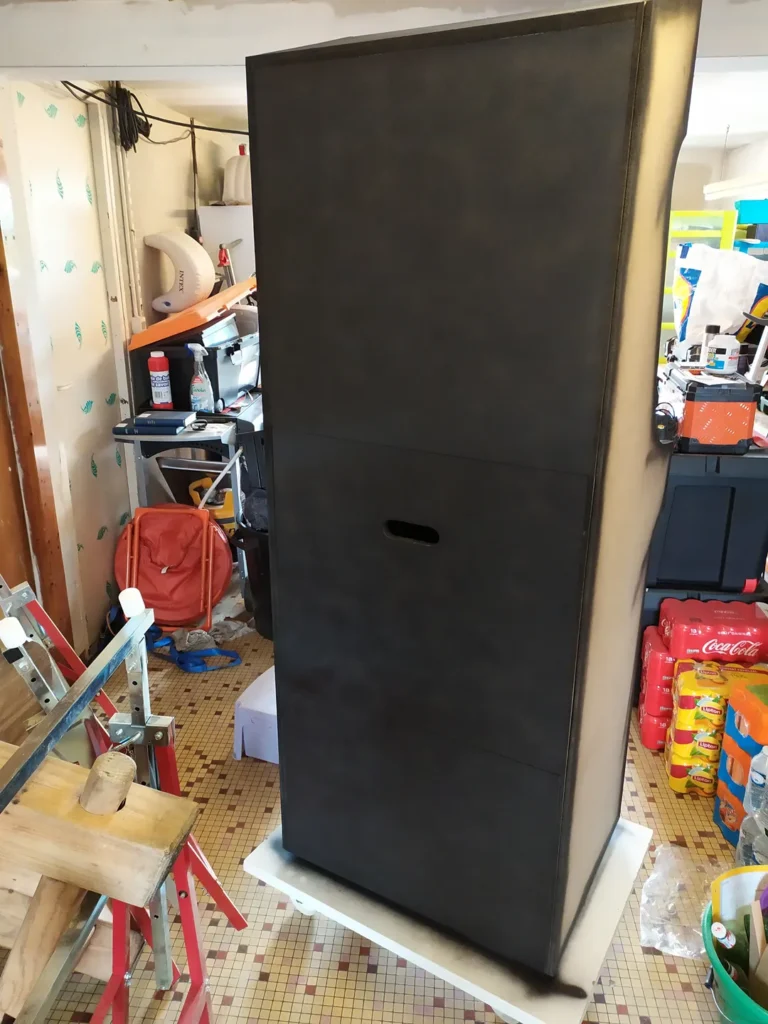

• Peinture sur parties hors stickers

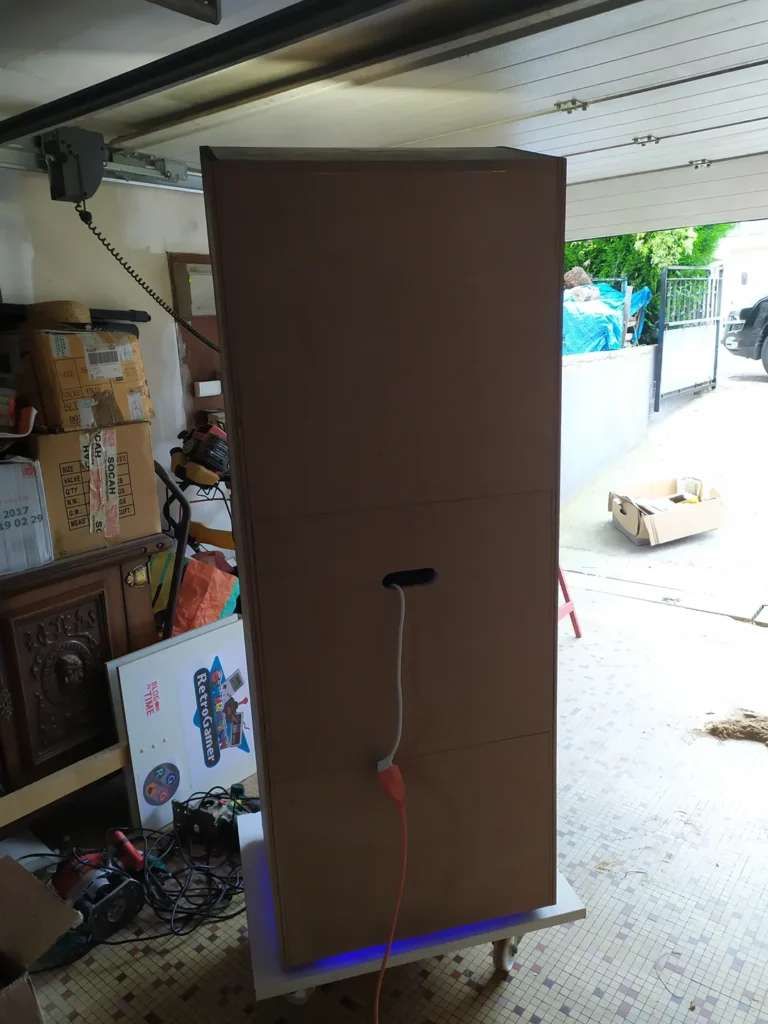

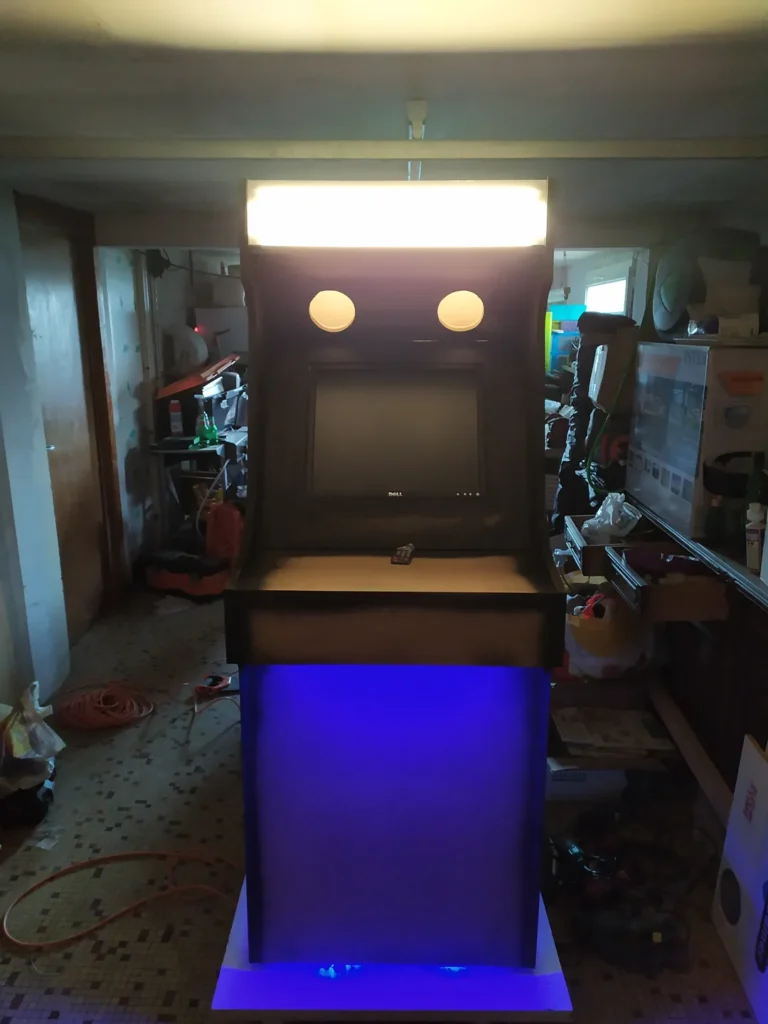

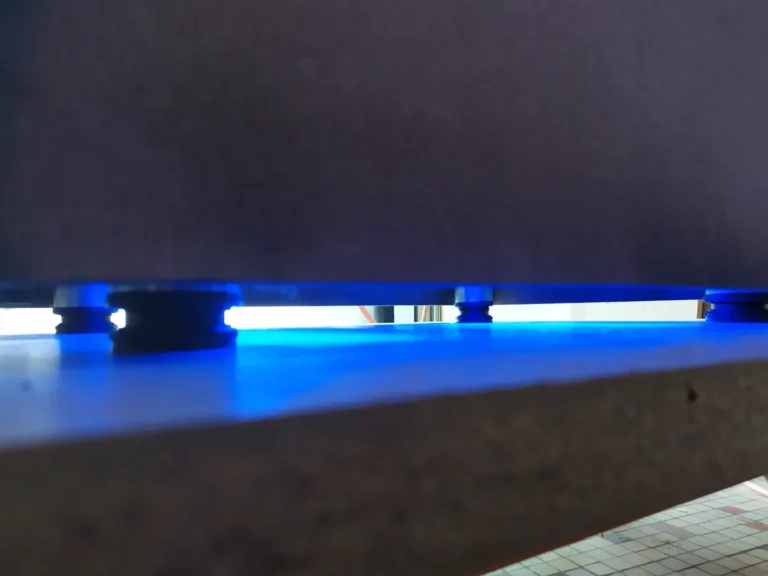

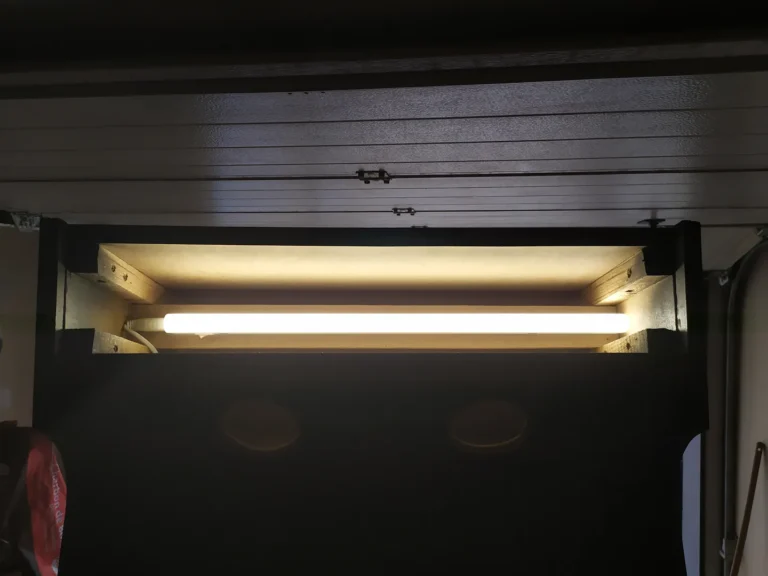

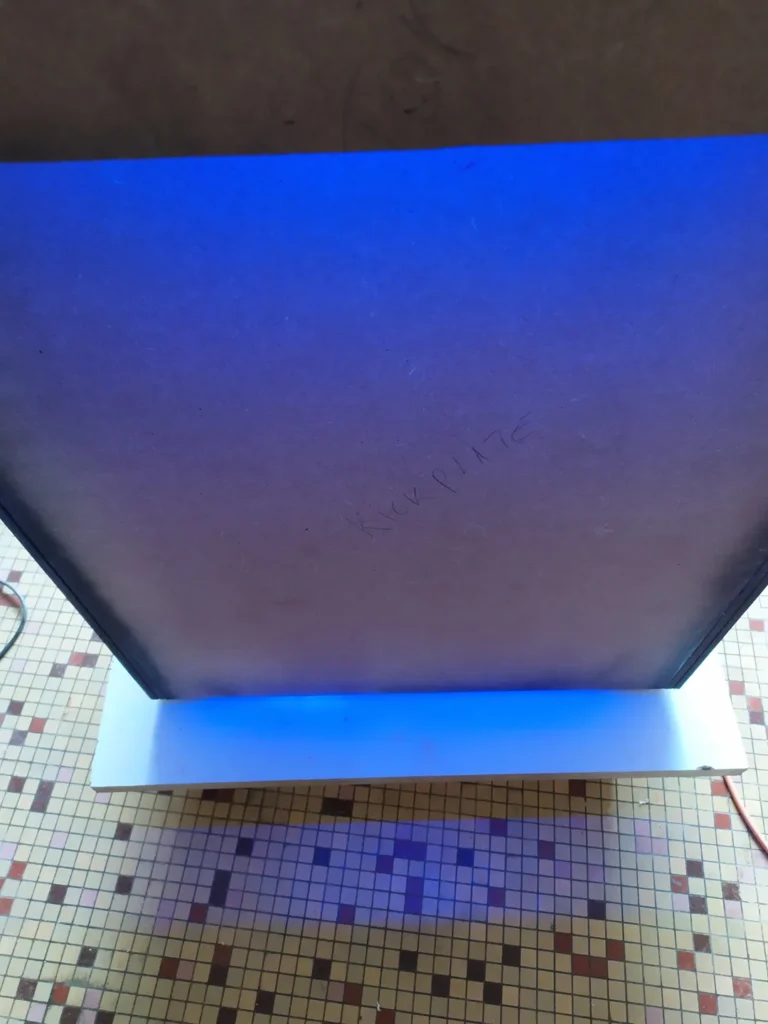

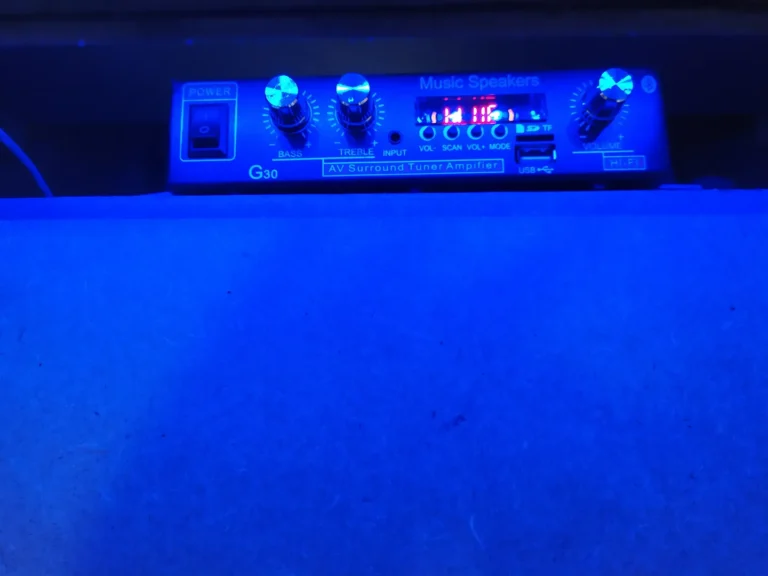

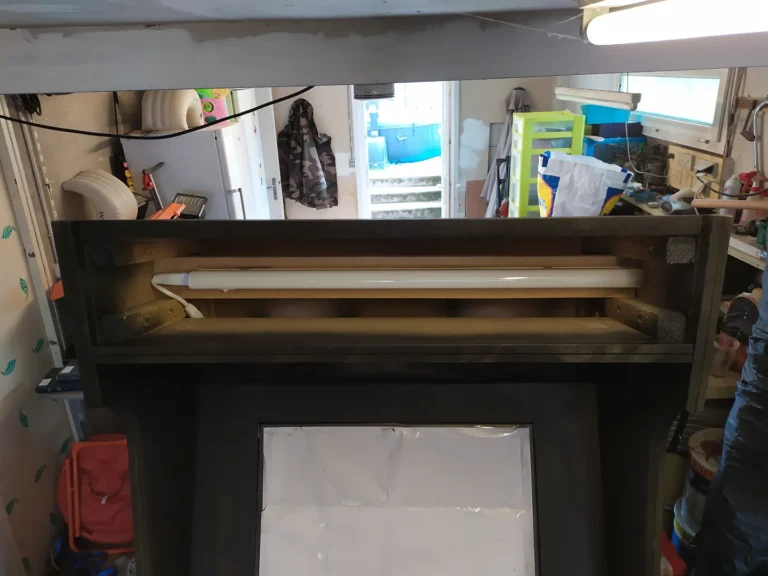

• Mise en place des néons led bleu + éclairage corniche + pose ampli audio

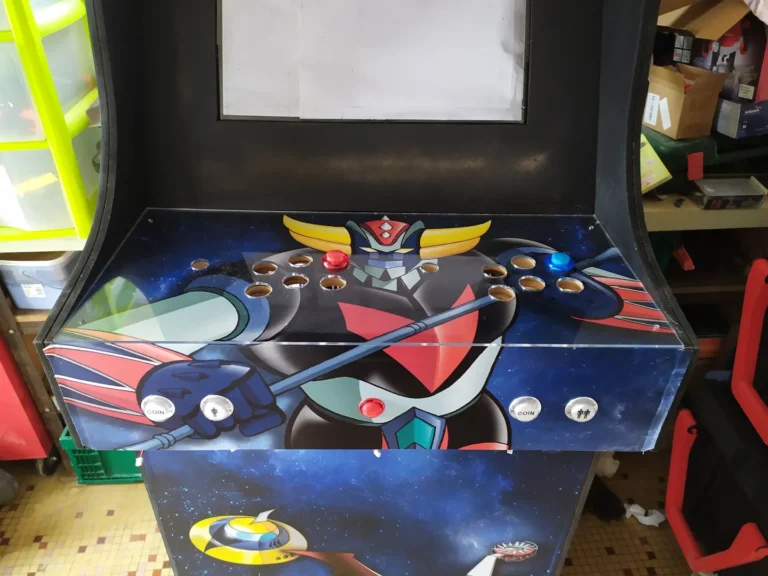

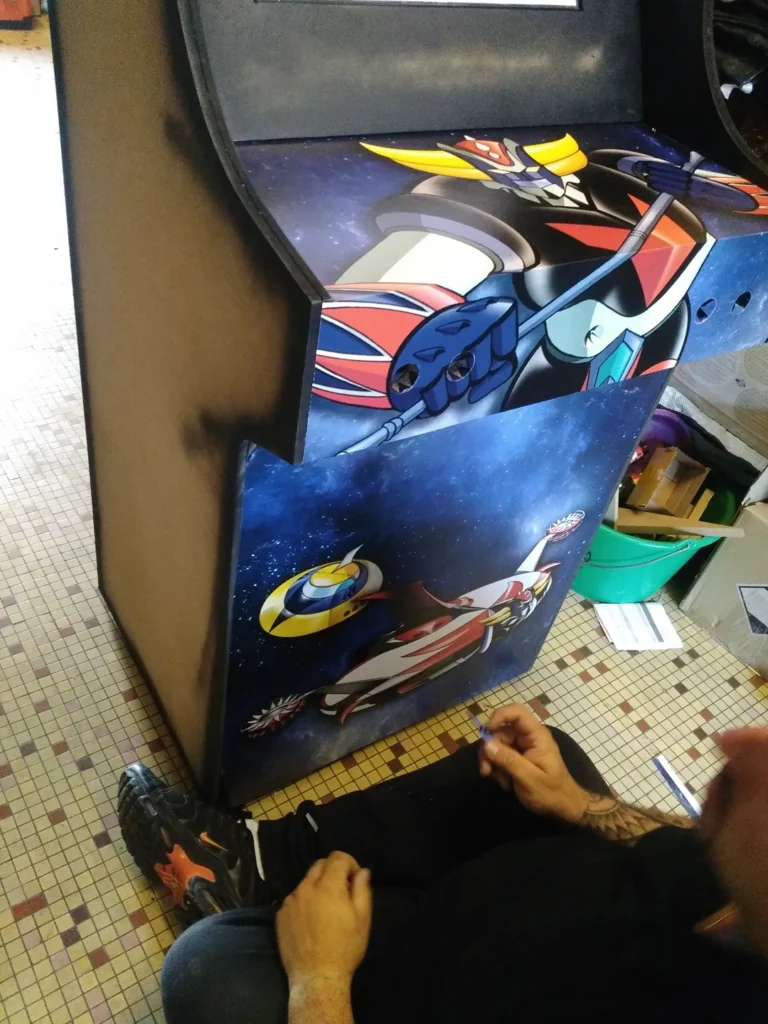

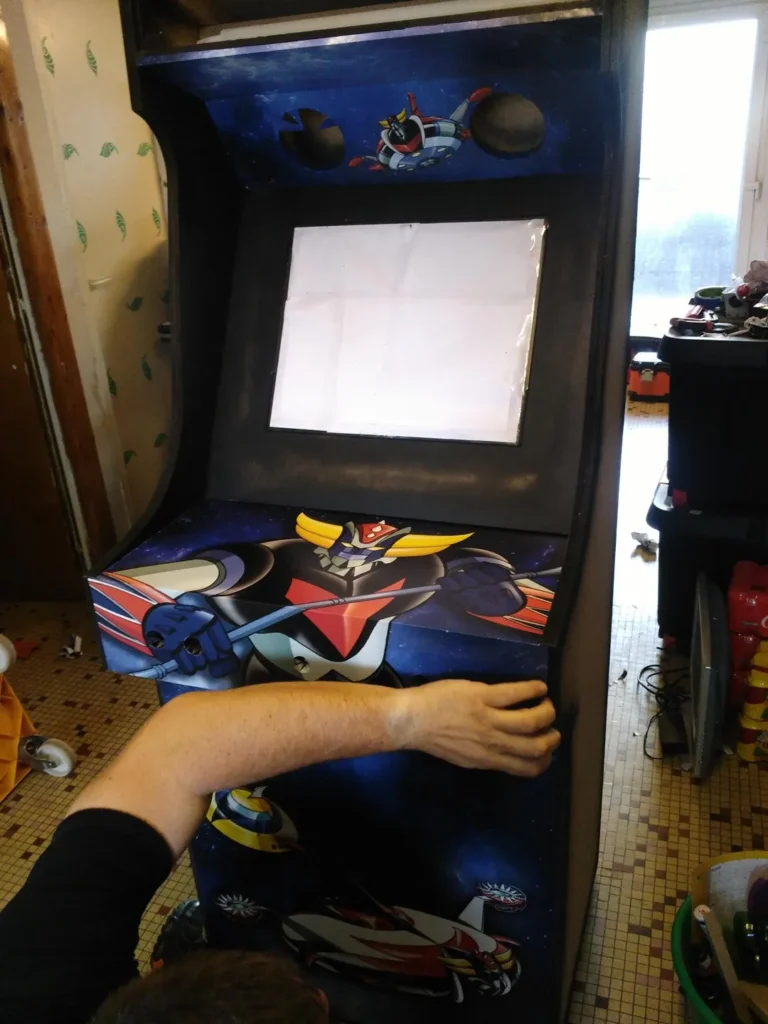

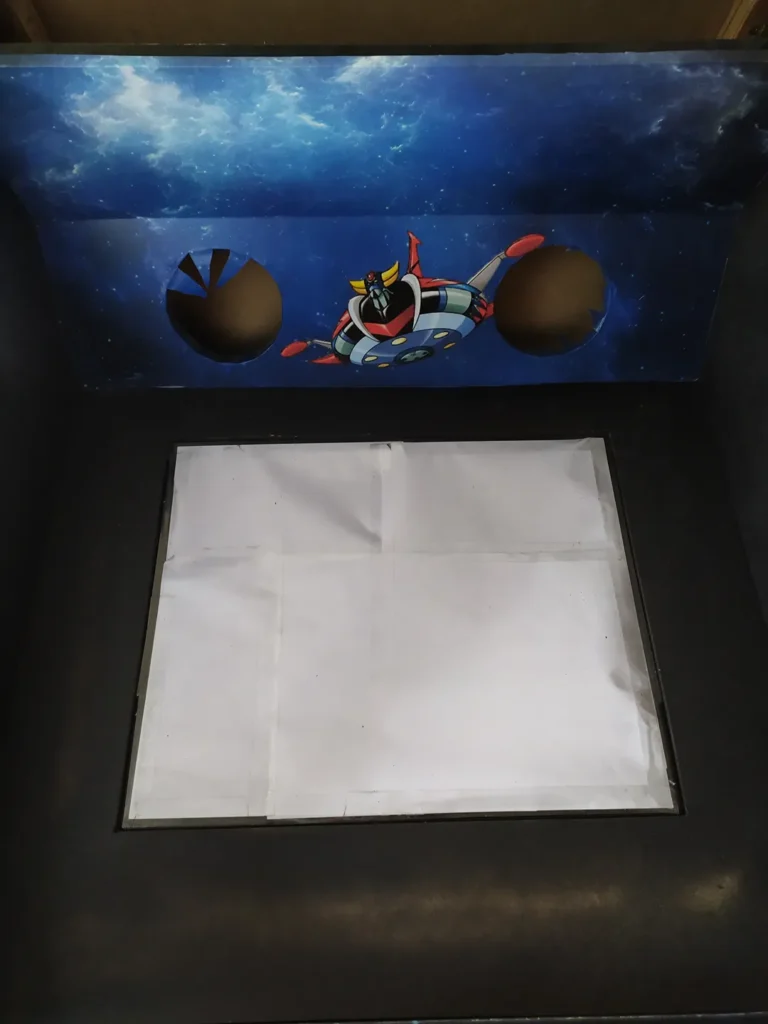

• Pose des stickers sur panneaux + plexi marquee

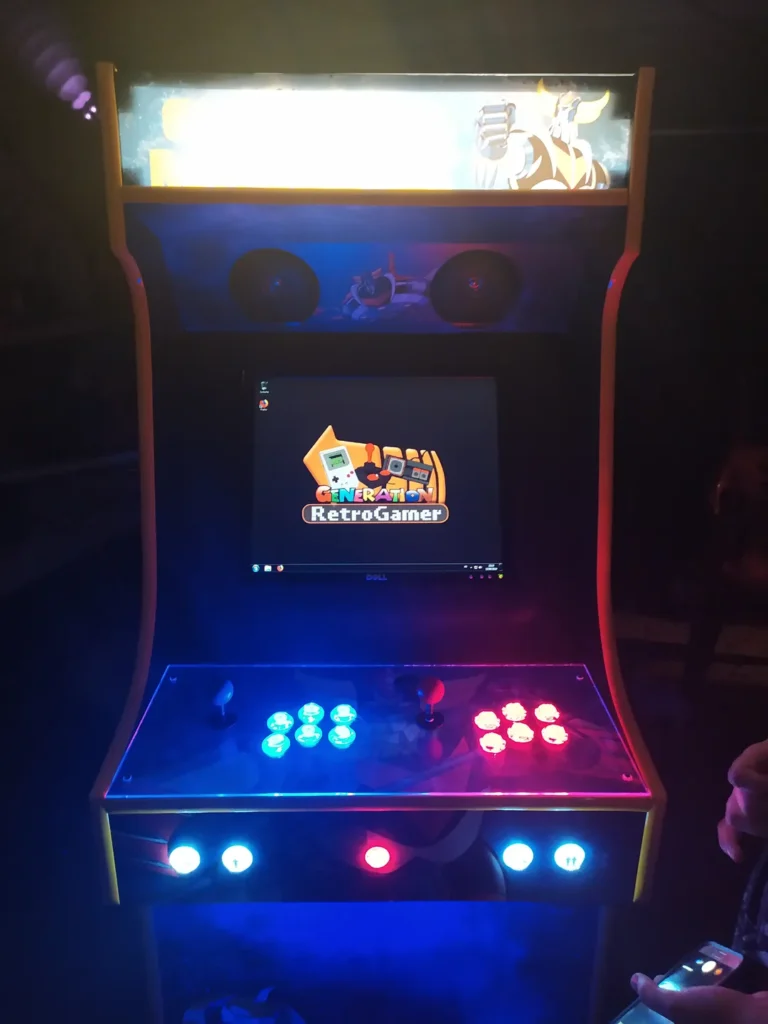

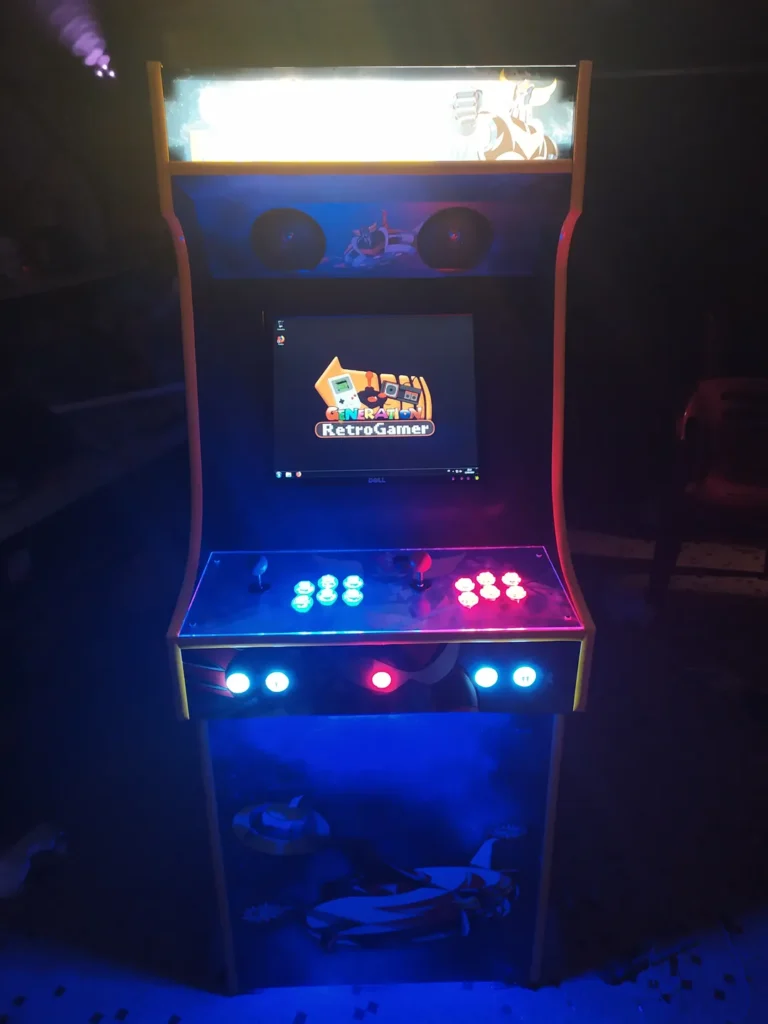

• Éclairages jour/nuit

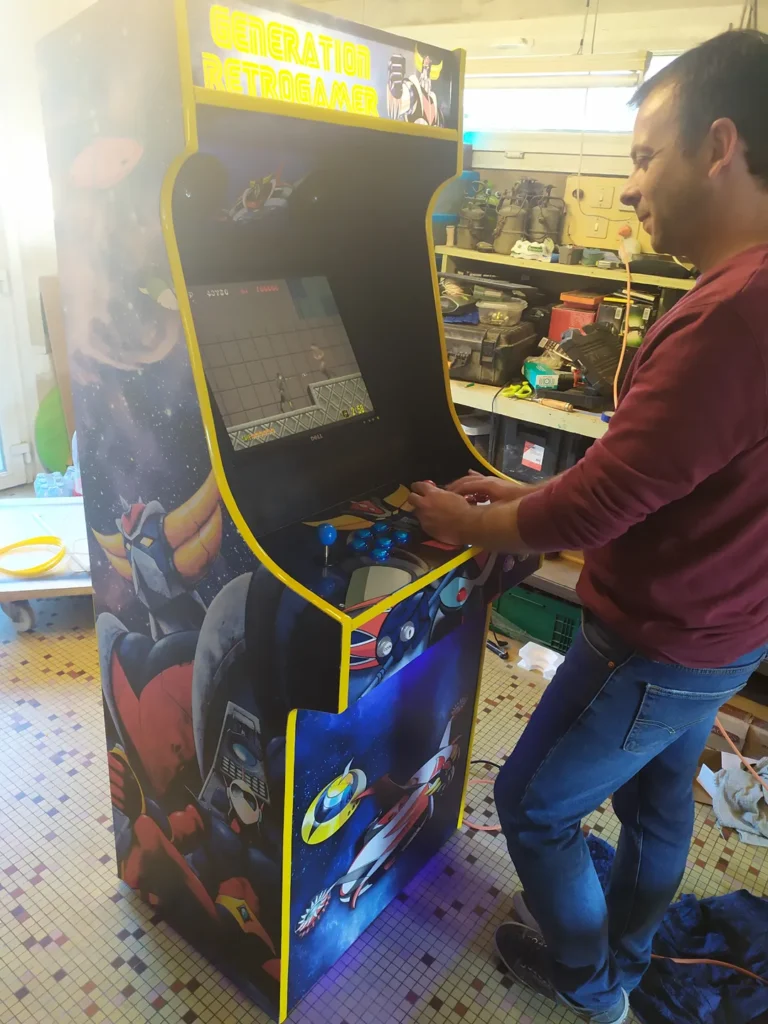

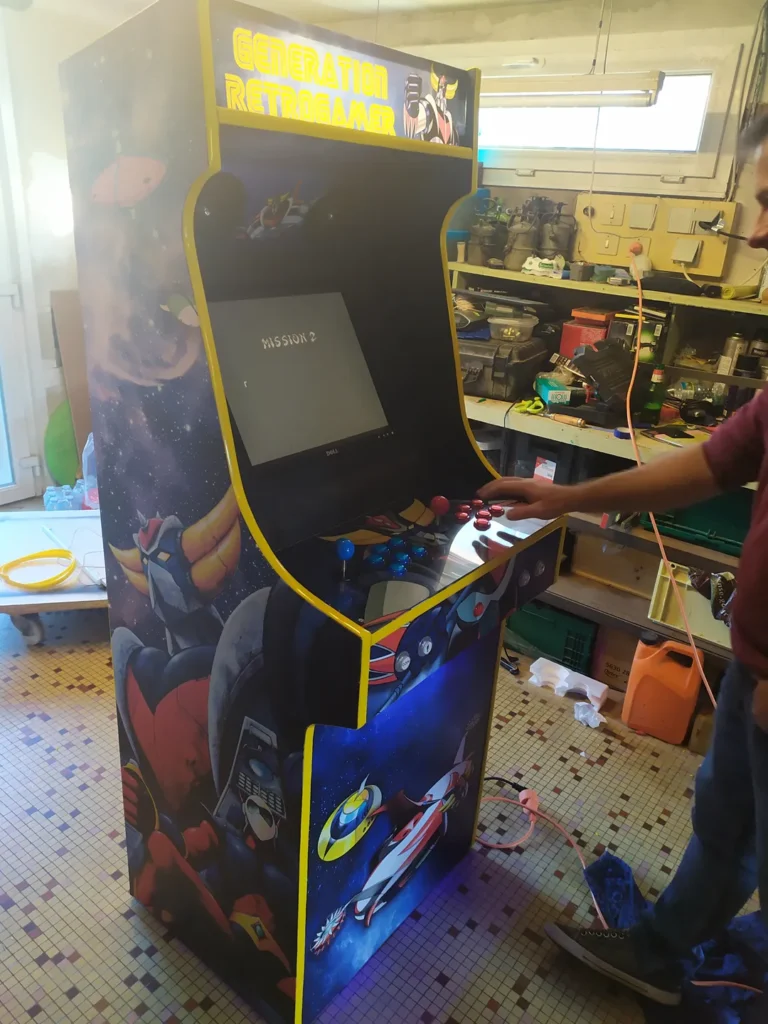

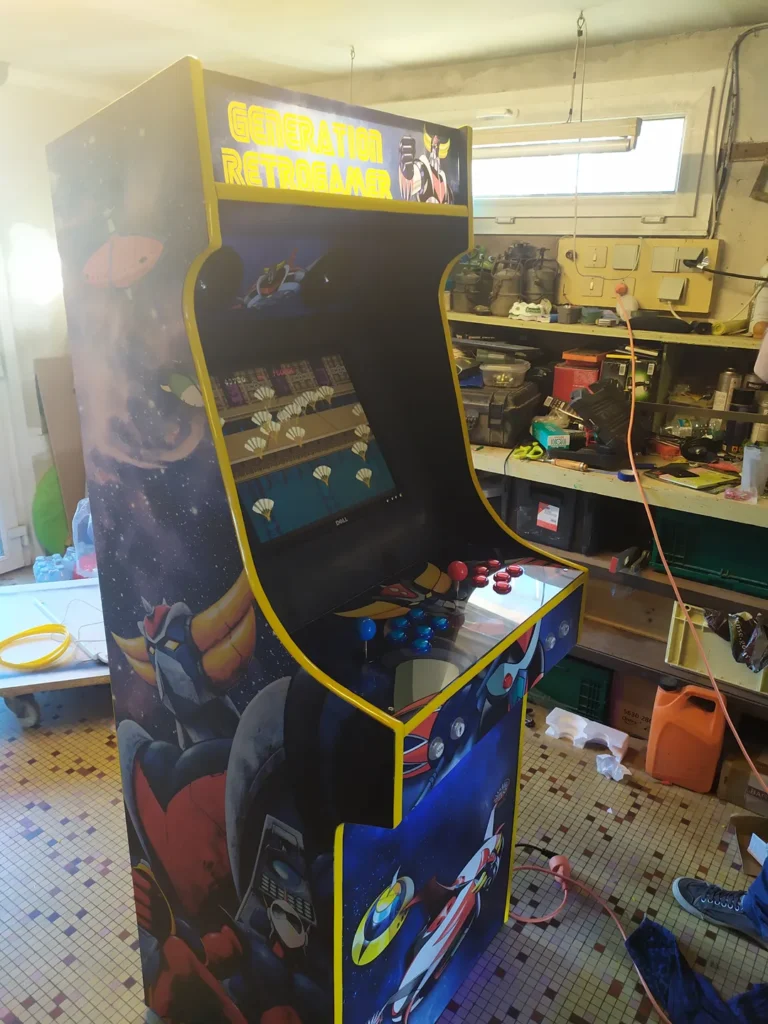

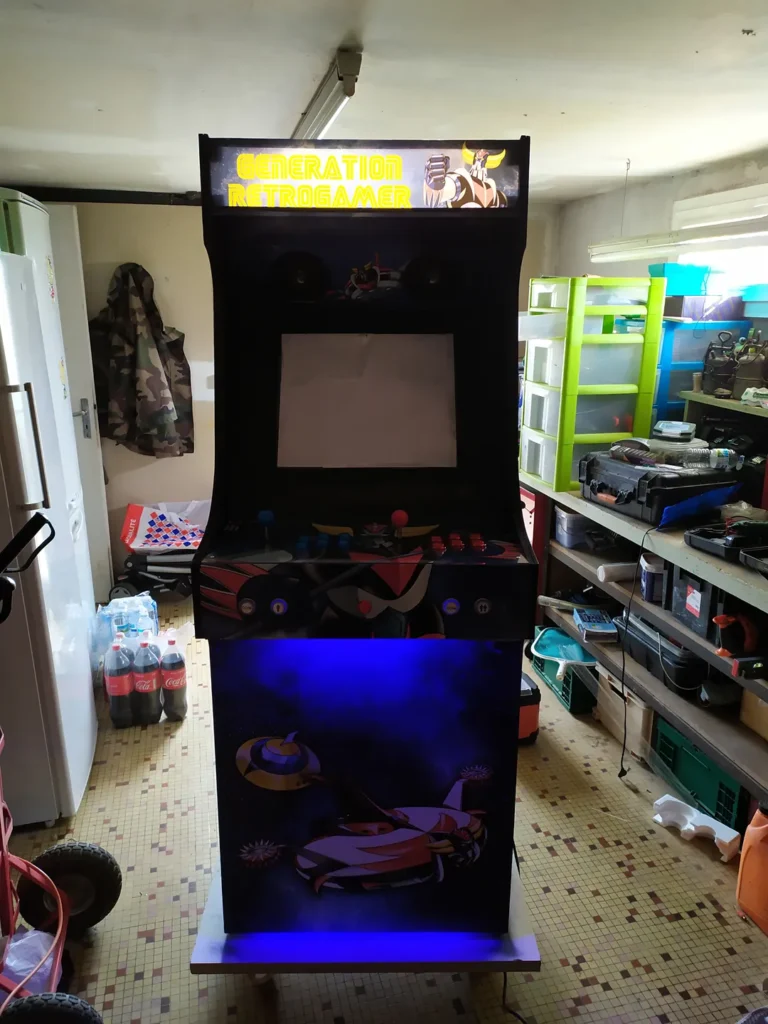

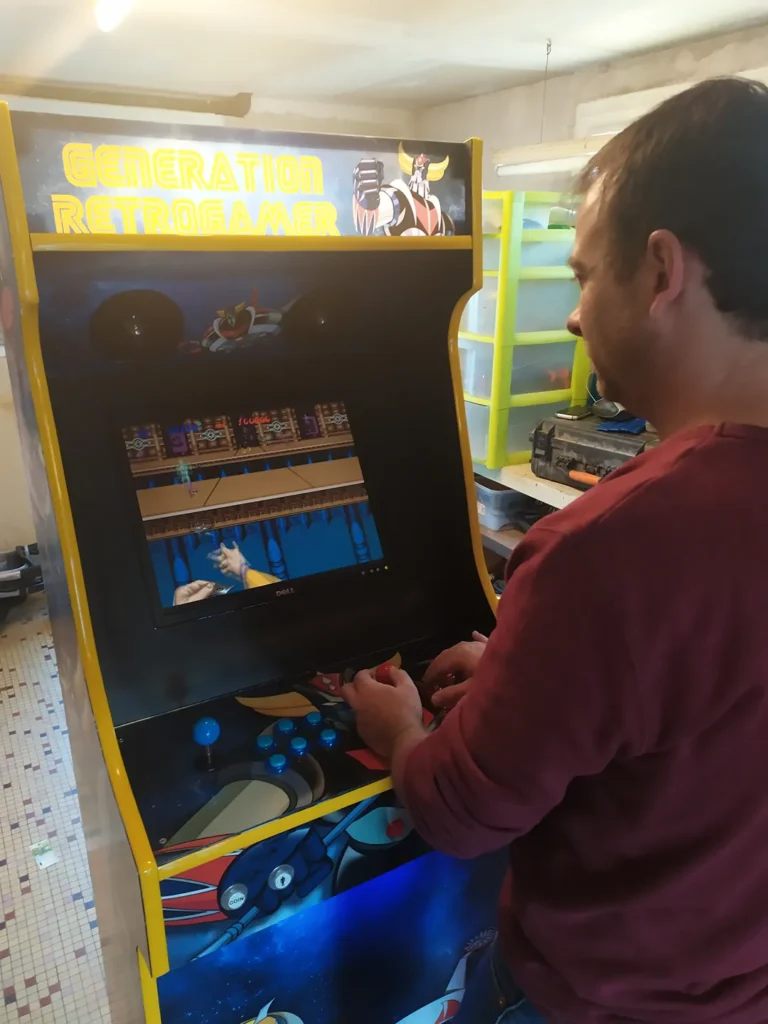

• Fin de travaux, place au test !
